Kanu aus Fichtenholz und Bambusstangen


Im Wettringer Modellbauforum fand ich den Baubericht eines polynesischen Auslegerkanus aus Plastik (Thema: Polynesian Outrigger Canoe (Pyro)). Da auch eine Bausatzbeschreibung mit gut fotografierten Gußteilen dabei war, konnte ich von den Bauteilen Maße abnehmuen und in einen Plan übertragen. Das Modell wird 40 cm (mit Belegbalken ca. 44), das entspricht etwa dem Maßstab 1:25 oder 10 m Länge.

Aufriss und Seitenriss von Rumpf und Ausleger wurden auf Transparentpapier gedruckt und davon die Maße auf ein Kantholz übertragen. Nach sägen, raspeln, schleifen war die Grundform der beiden Teile ausgearbeitet.

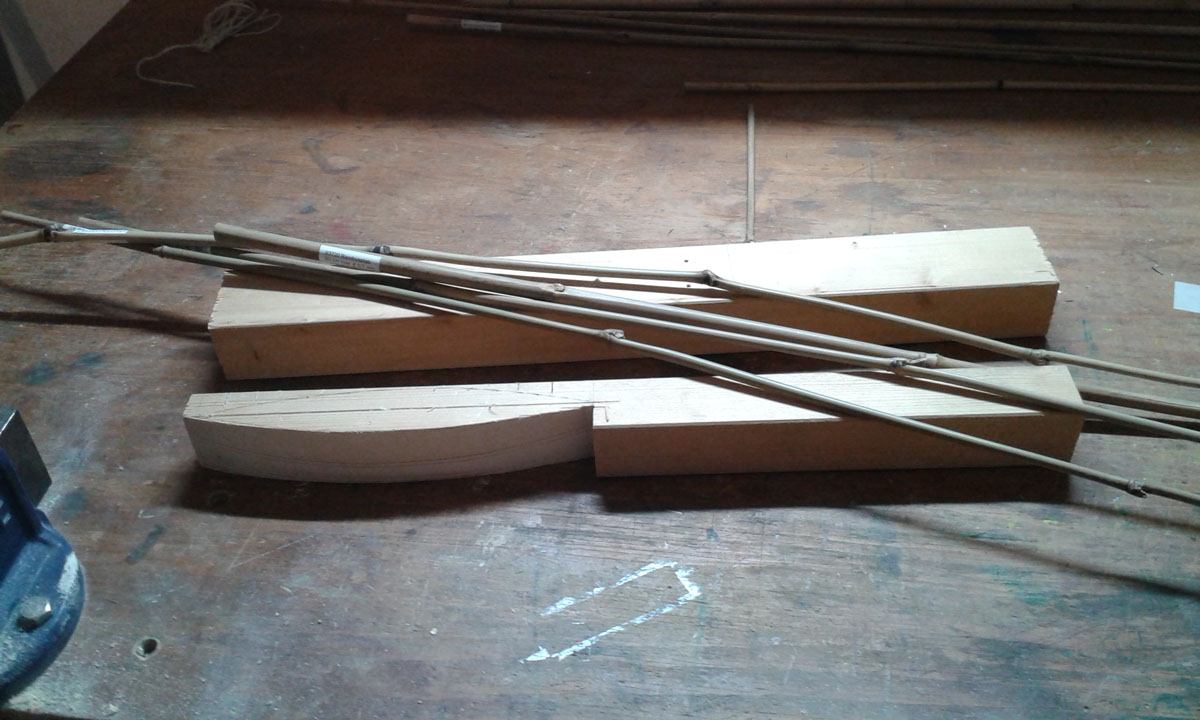

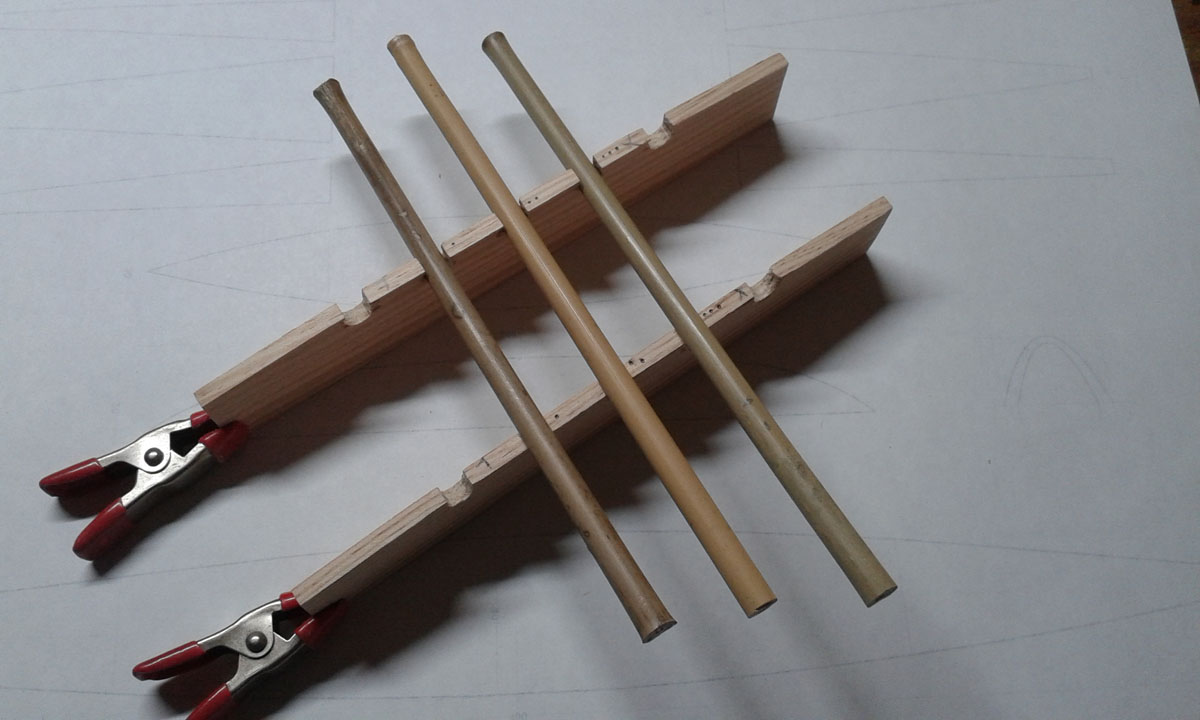

Das Ausgangsmaterial

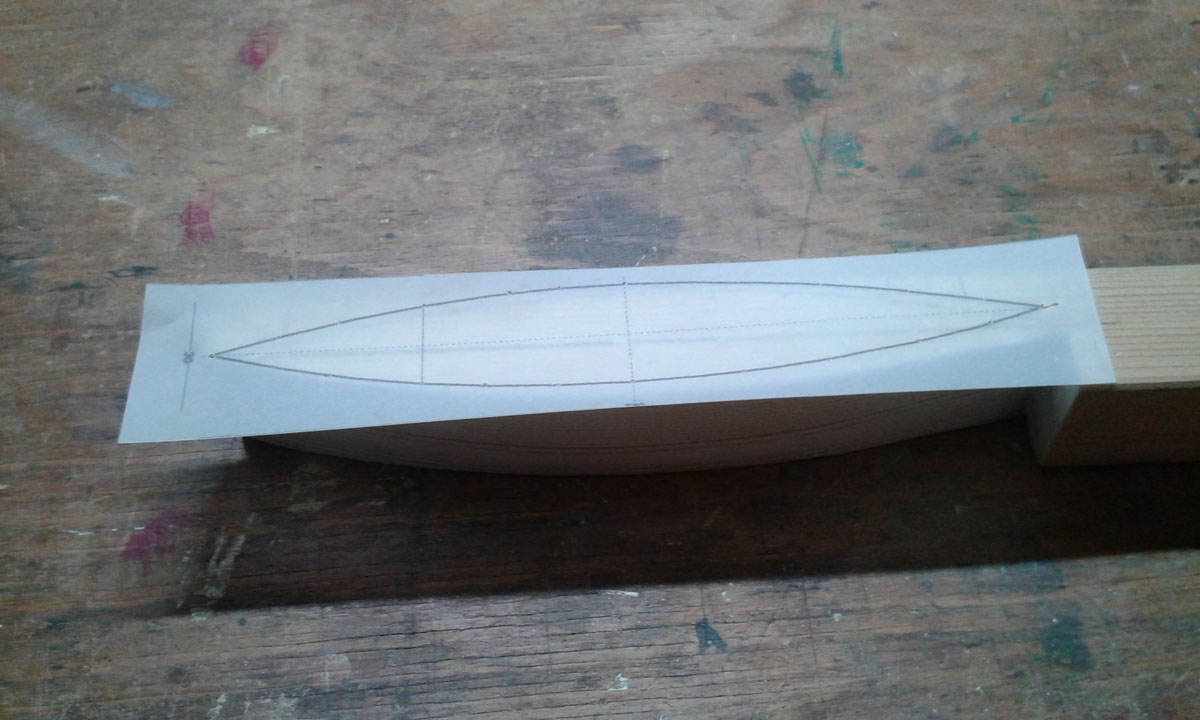

Aufriss Ausleger übertragen

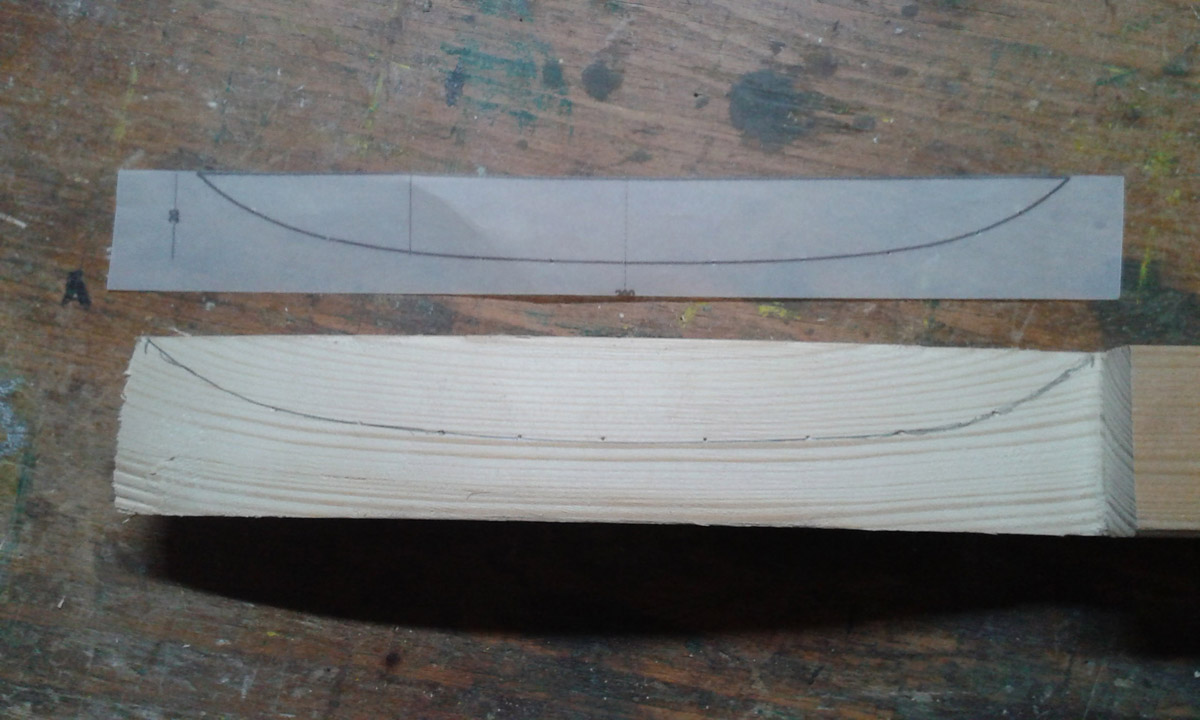

desgleichen Seitenriss

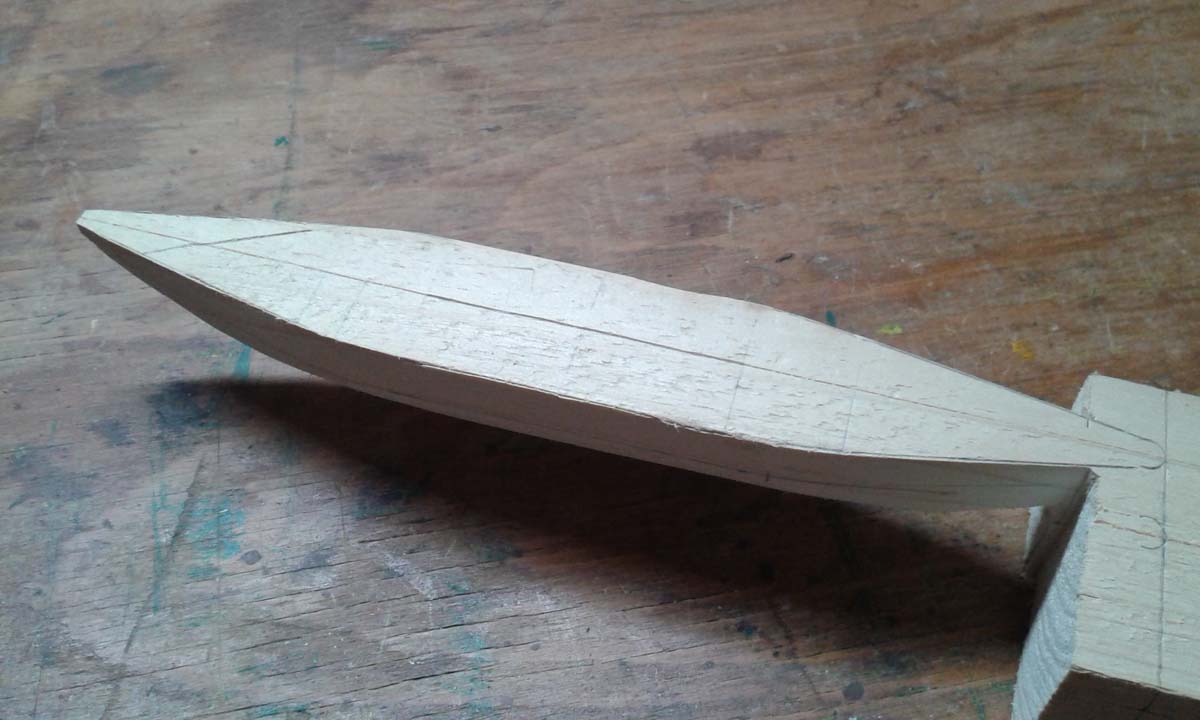

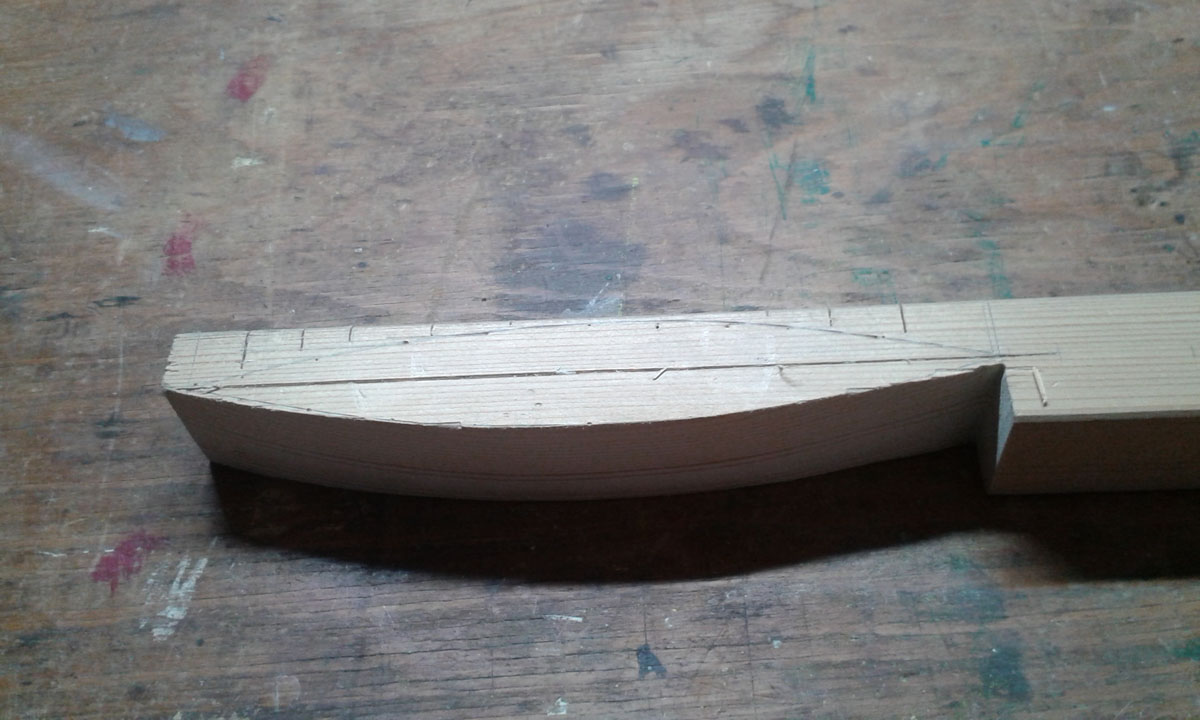

Die Grundform des Auslegers

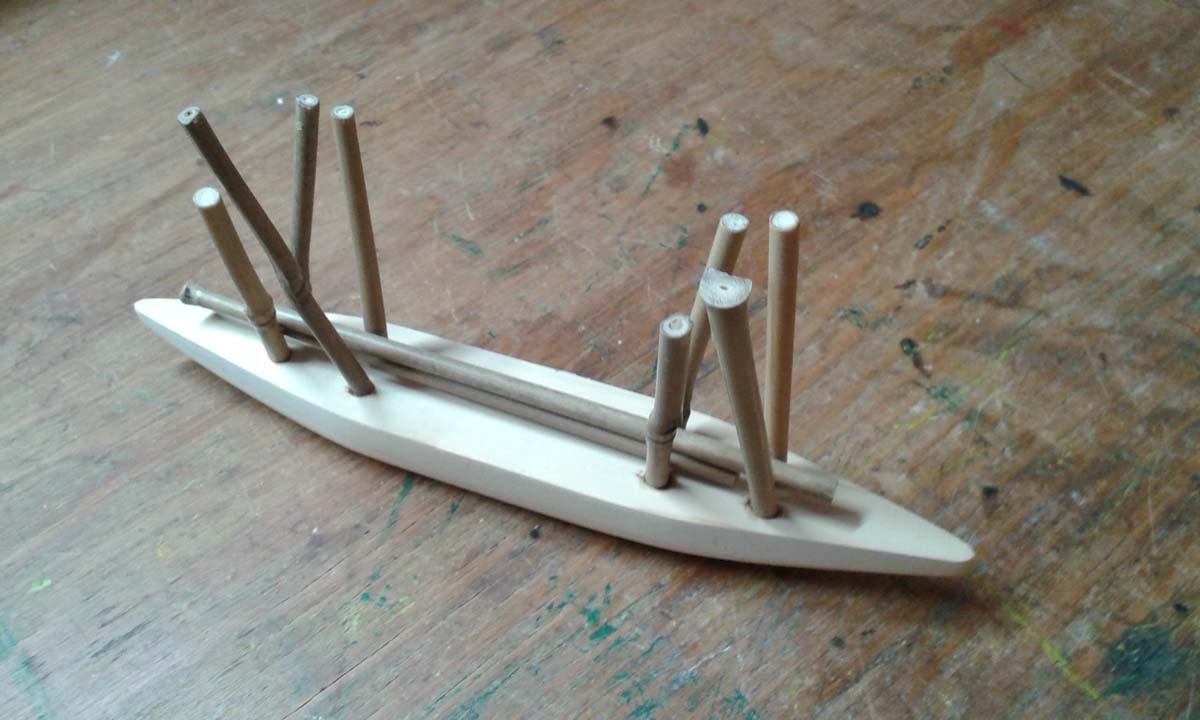

Ausleger mit Bohrungen für
die Plattformstützen

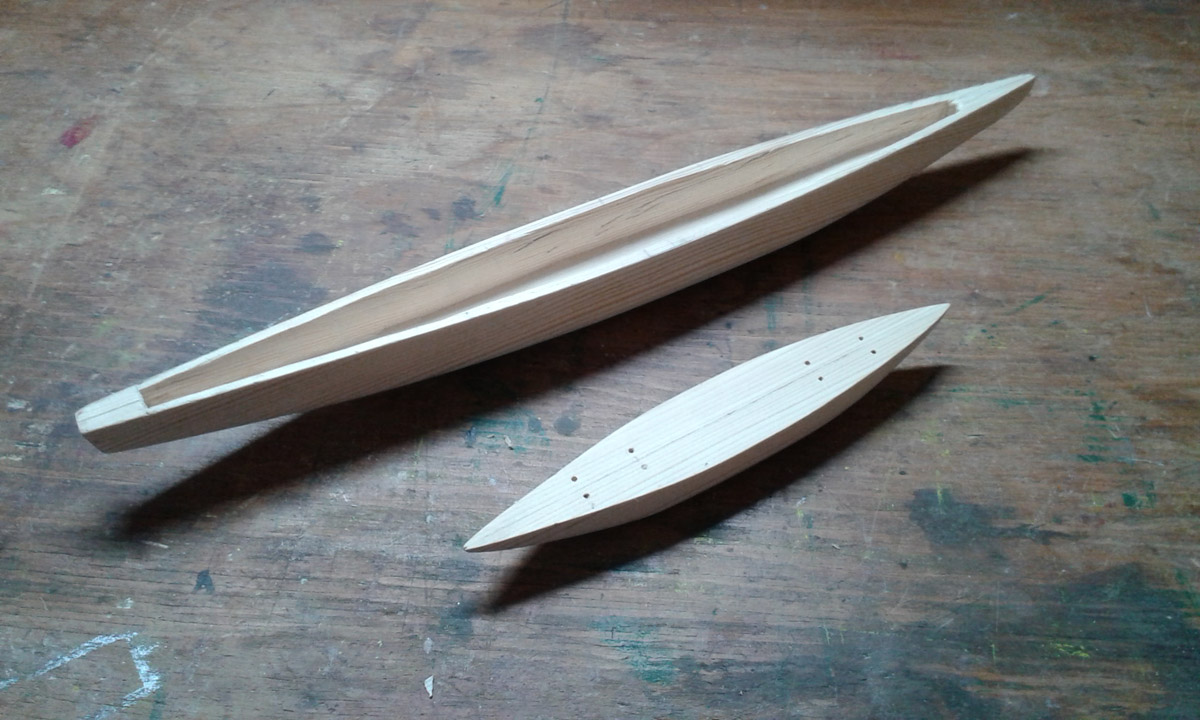

Rumpf und Ausleger


Vom ersten Rumpf gibt es keine weiteren Bilder, da ich ihn neu gemacht
habe. Der neue Rumpf ist im mittleren Teil gerade und nicht mehr gebogen.

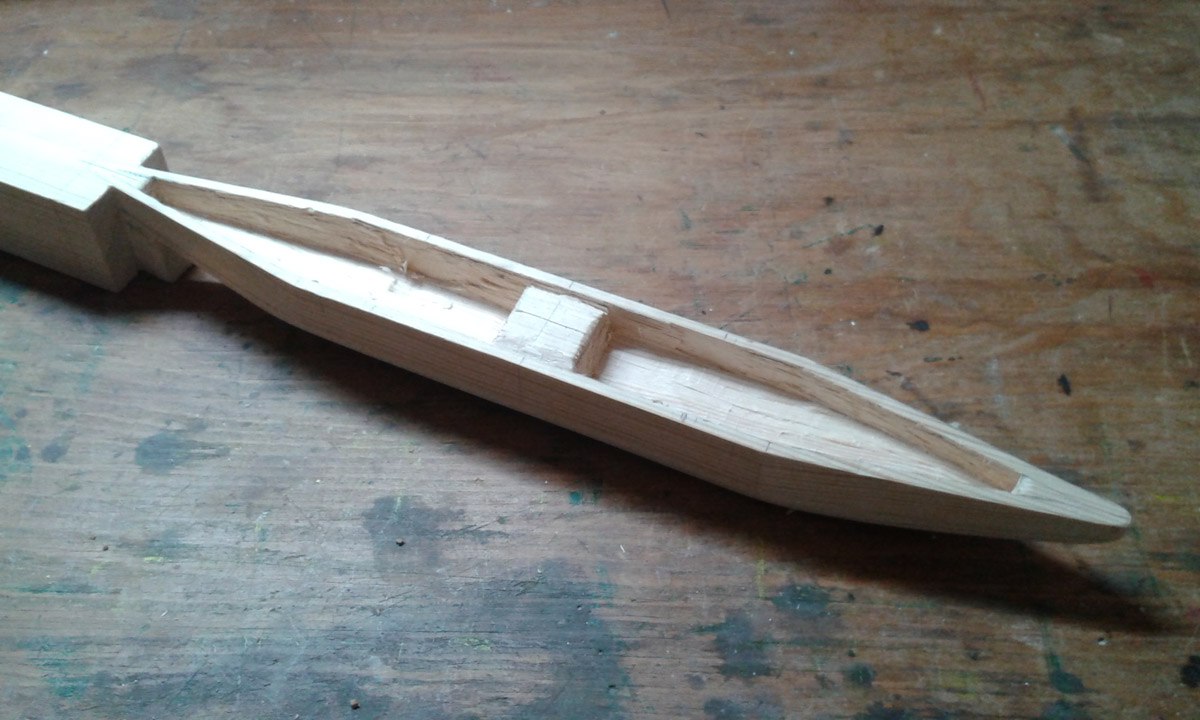

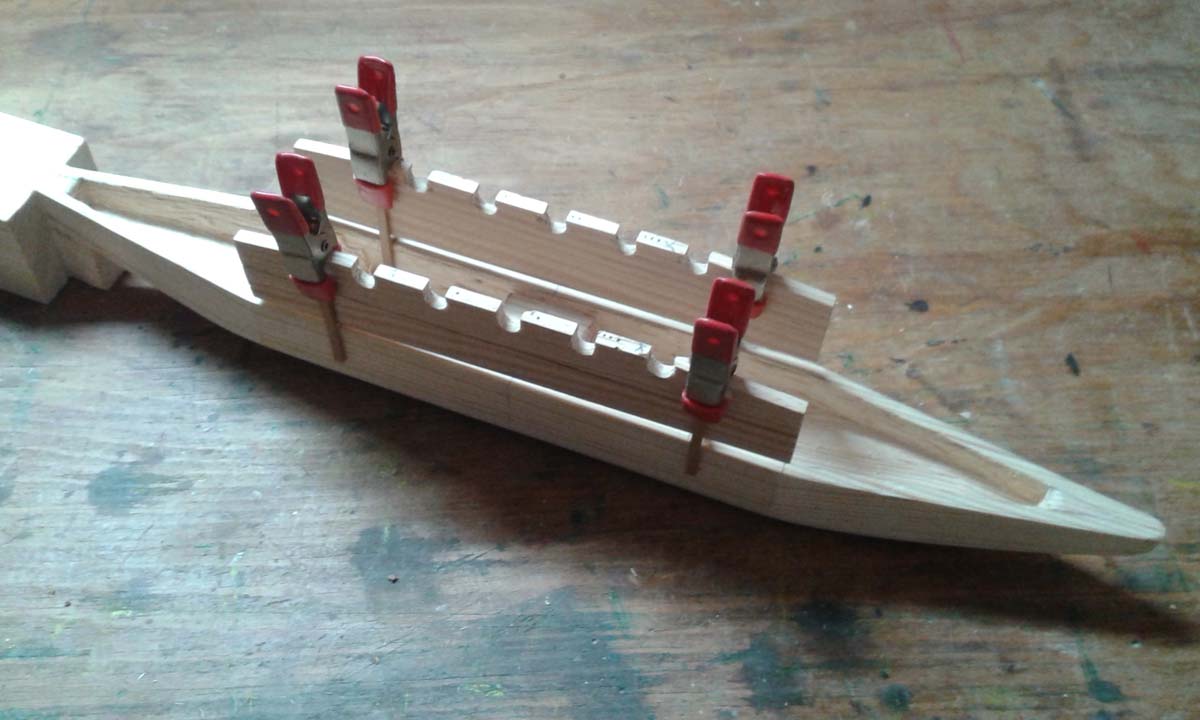

In der Mitte habe ich zum sicheren
Einspannen noch Material stehen lassen



hier mit Bordwanderhöhung

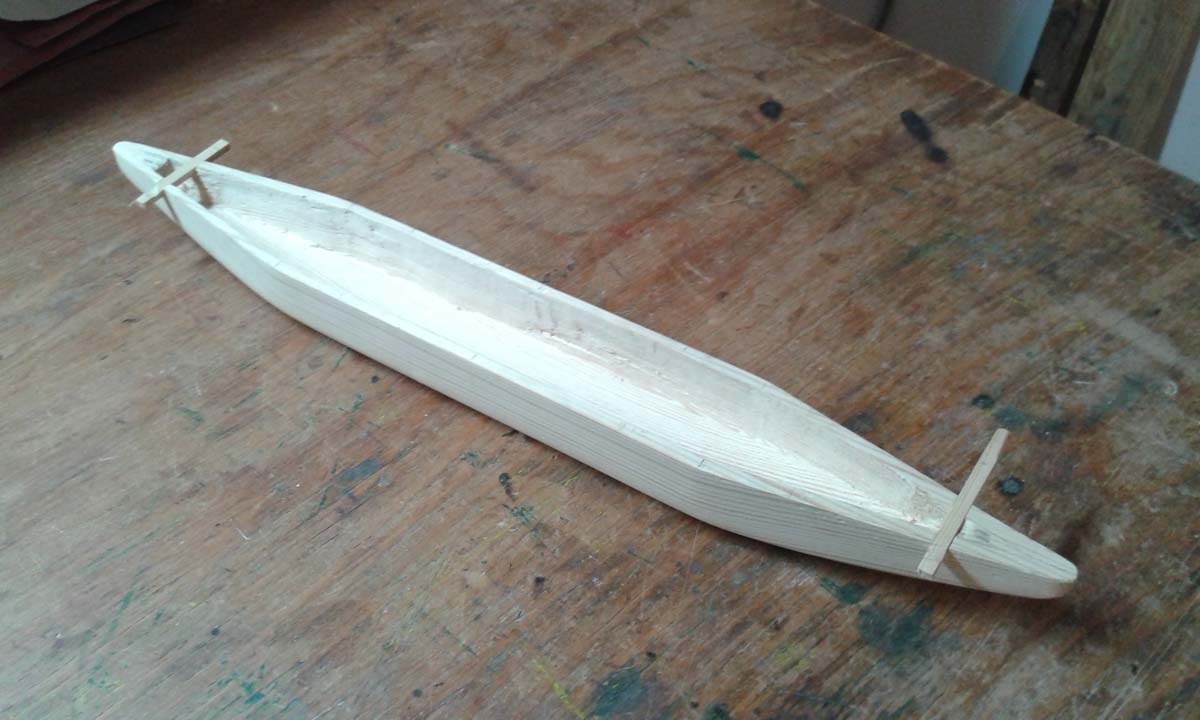

Die ersten Stützen für die Beleg-
balken der Takelage sind befestigt


In die Stützen des Auslegers setze ich Metallstifte, die in die Löcher im Ausleger
kommen und geklebt werden. Ich wollte keine 5mm Löcher in das Teil bohren

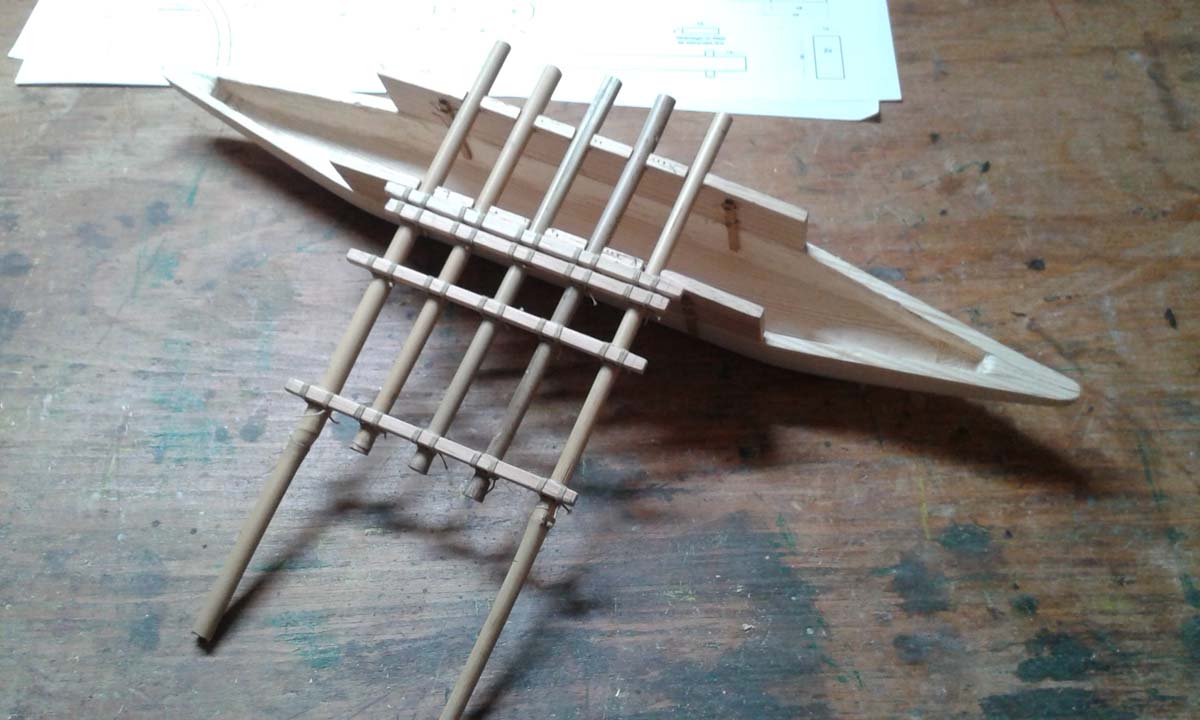

Bordwanderhöhung mit den mittleren
Trägern der Plattform



Jetzt fehlt nur noch die Verbindung zum Ausleger

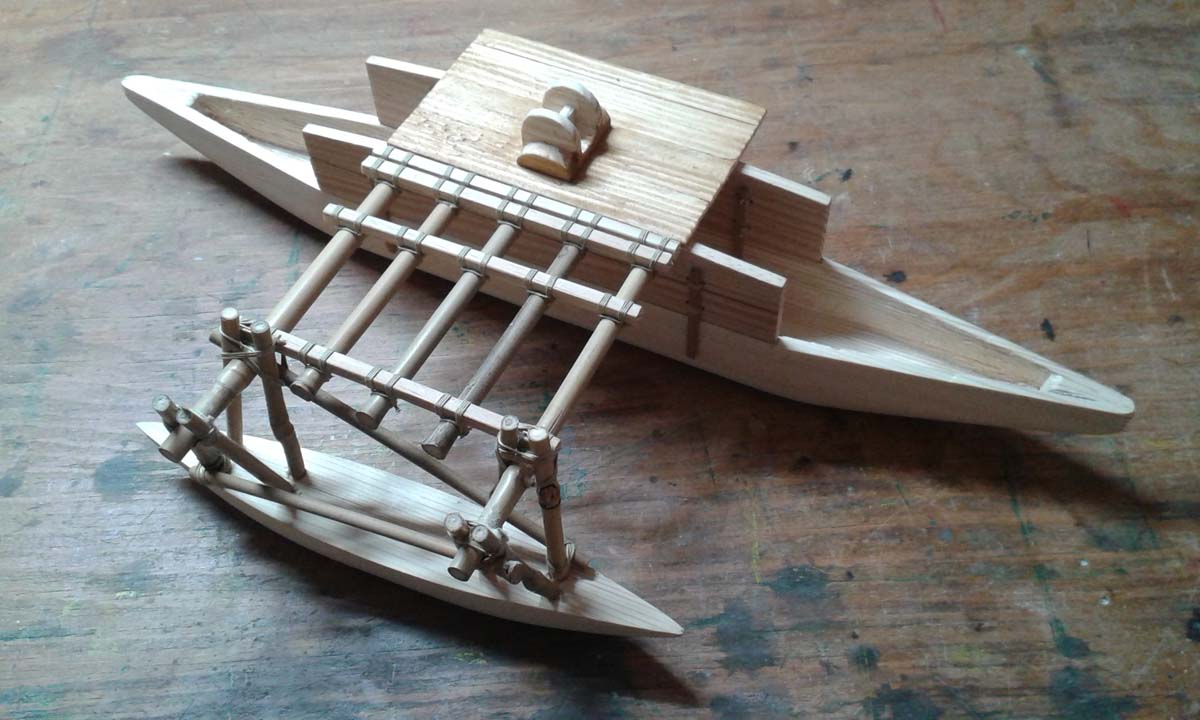

Das Kanu von der Luvseite


und hier aus Lee

Nachdem das Ganze bis hierhin fertig ist bin ich zu dem Schluss gekommen alles wieder abzureißen. Die Träger der Plattform sind zu dick. Das sieht man aber erst wenn alles zusammengebaut ist. Den Ausleger werde ich auch noch neu machen und der Grundform des neuen Rumpfes anpassen. Das wirkt dann stimmiger.


Hier noch einige Einzelteile wie Belegbalken, Mast mit Mastabschluss, Mastfuss, Stagen und Wanten

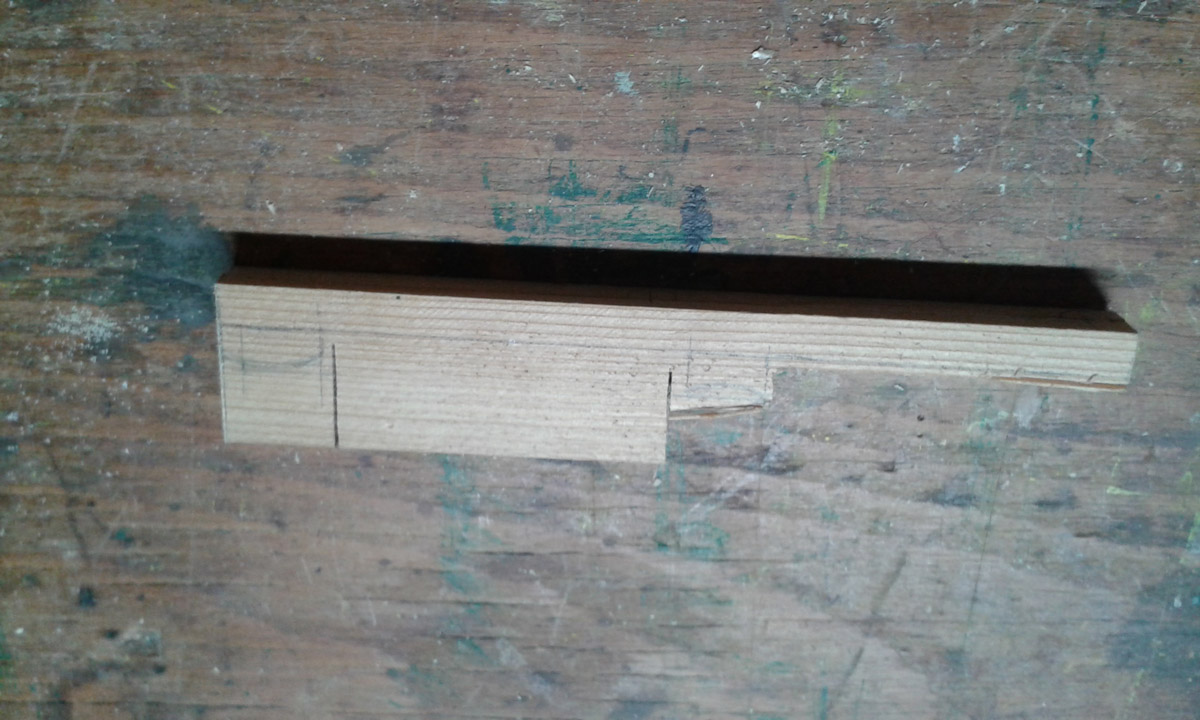

1. Versuch Belegbalken

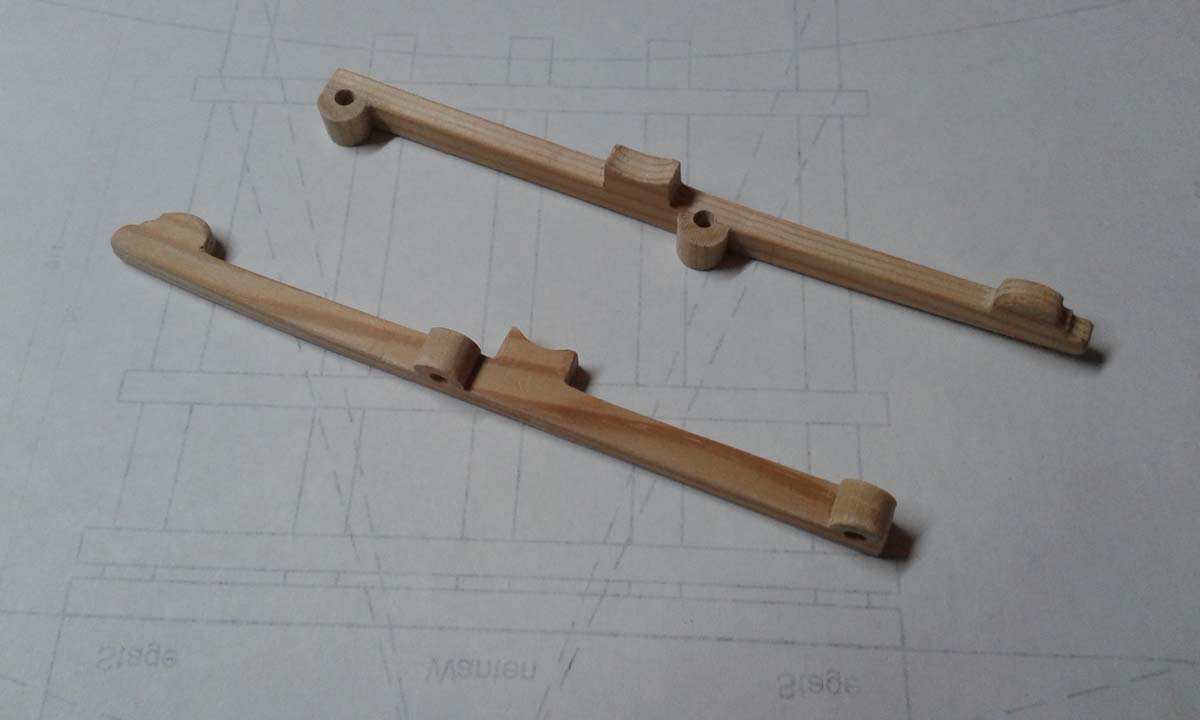

endgültige Belegbalken für "Bug" und "Heck"

Ich habe zuerst versucht die Teile aus einem Stück zu schnitzen. Dabei brach immer etwas ab oder die Löcher rissen beim Aufbohren aus. Beim dritten Versuch habe ich den "Balken" ausgearbeitet und die halbrunden Ausbuchtungen aus einem Rundstab gemacht. Ein 3 mm Loch in den Stab bohren, knapp die Hälfte trennen, ablängen und aufkleben.

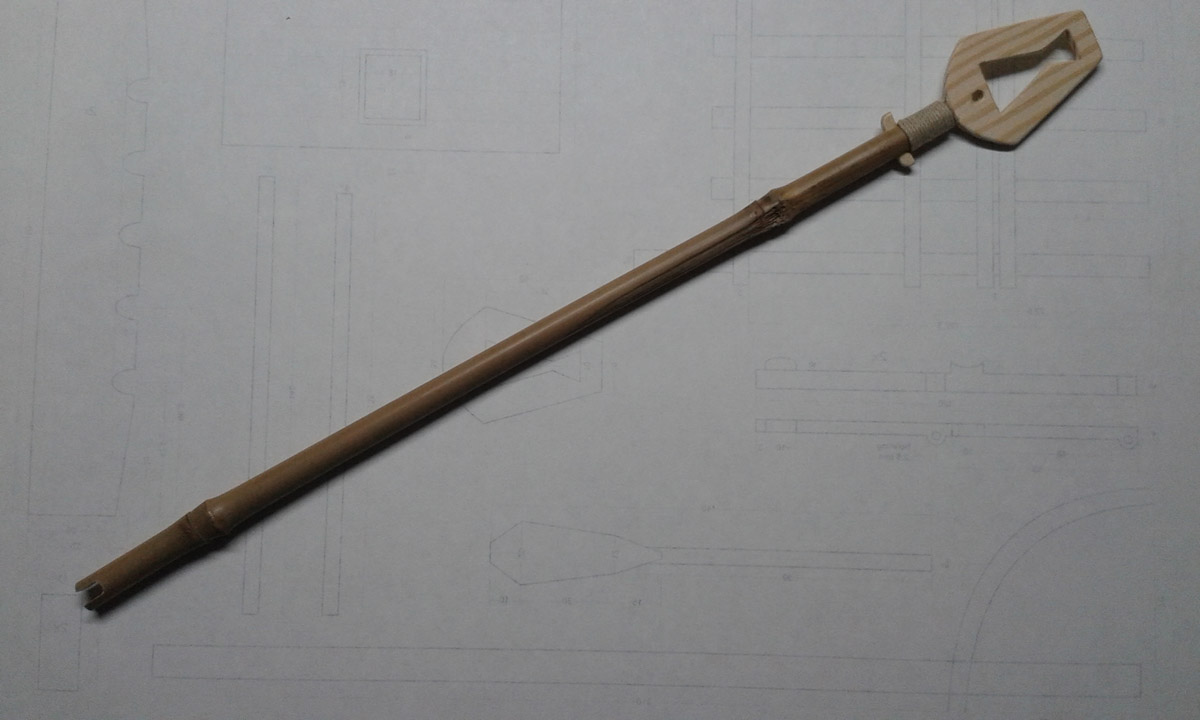

Der Mast und

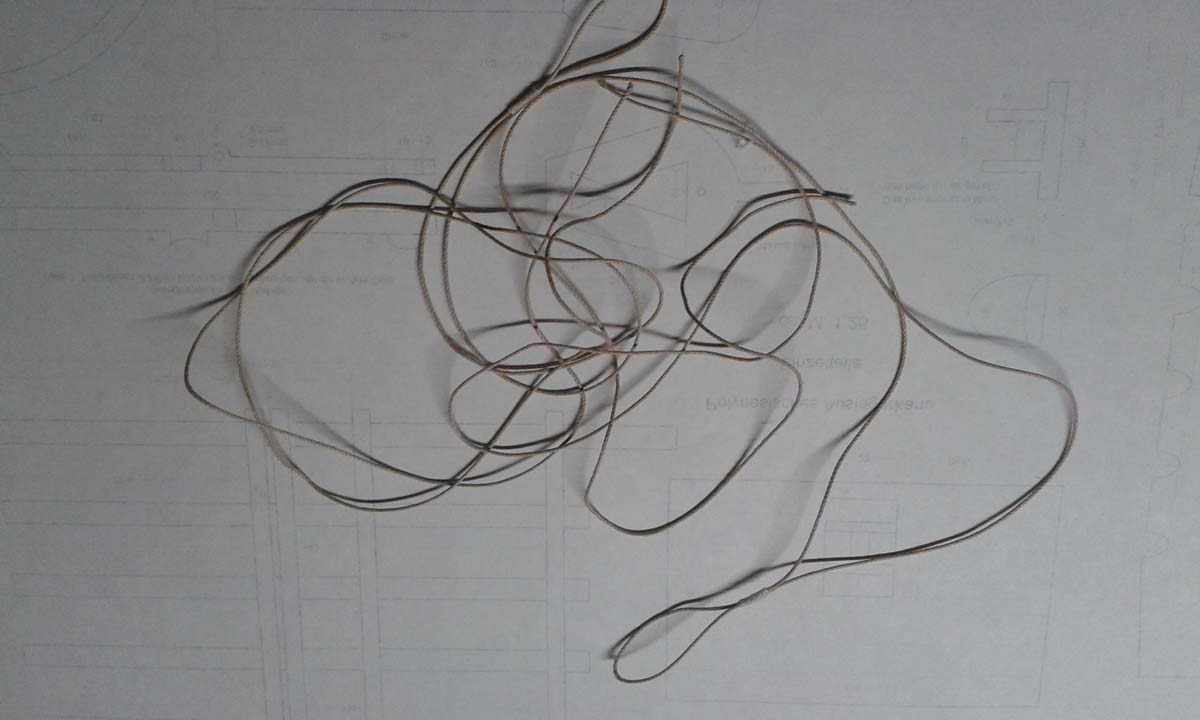

ein Teil des stehenden Gutes


Der Mastfuss sieht auf dem Bild
schlimmer aus wie in Echt

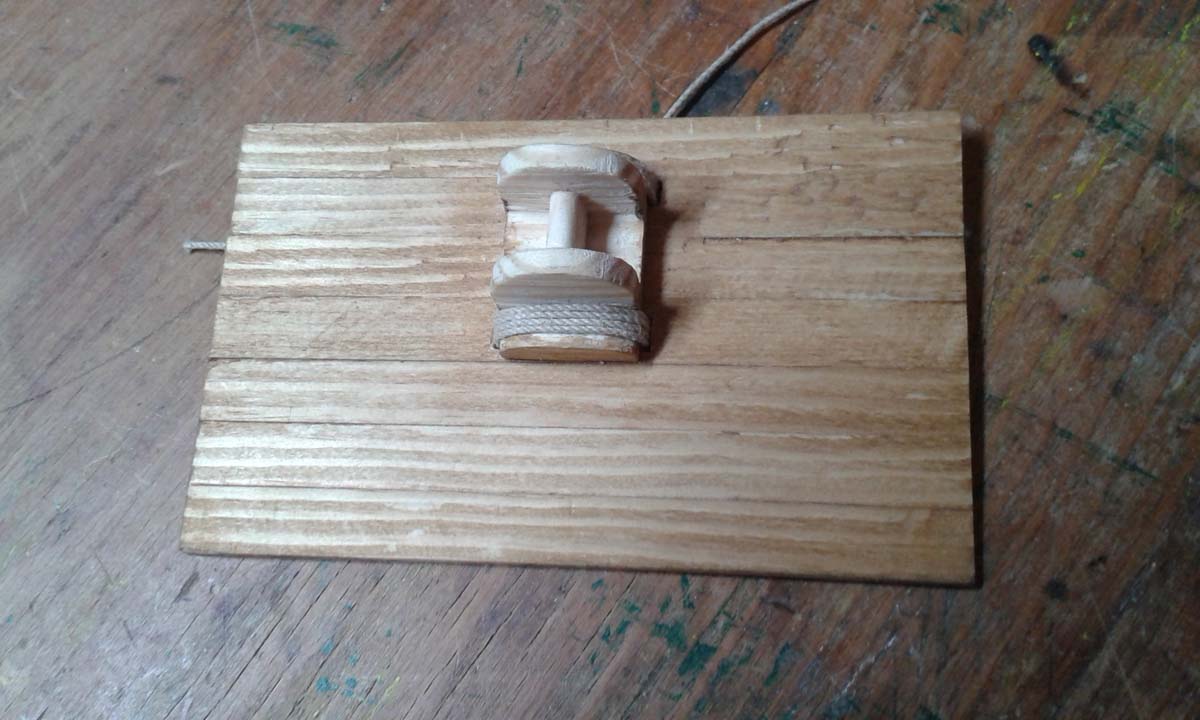

Deck mit Mastfuss (alt)


Der Mastfuss ist aus einem Stück. Nur das Widerlager des Mastes habe ich nachträglich eingeleimt. An stehendem Gut werden vorn und hinten je 2 Stage an den "Belegbalken" und die 4 Wanten an der Auslegerplattform belegt. Die Seile sind aus 1 mm Schnur, das wären dann ca. 25 mm Taue.

Ob das Teil am Mastende einen sprituellen oder religiösen Ursprung hat oder vielleicht bei Änderung der Windrichtung Tonlage- oder höhe ändert? Vielleicht ist es das Zeichen des Eigners oder auch nur künstle-
risches Beiwerk. Außerdem dient es als "Umlenkrolle" zum Aufgeien des Segels.




Die Umrisse des neuen Auslegers

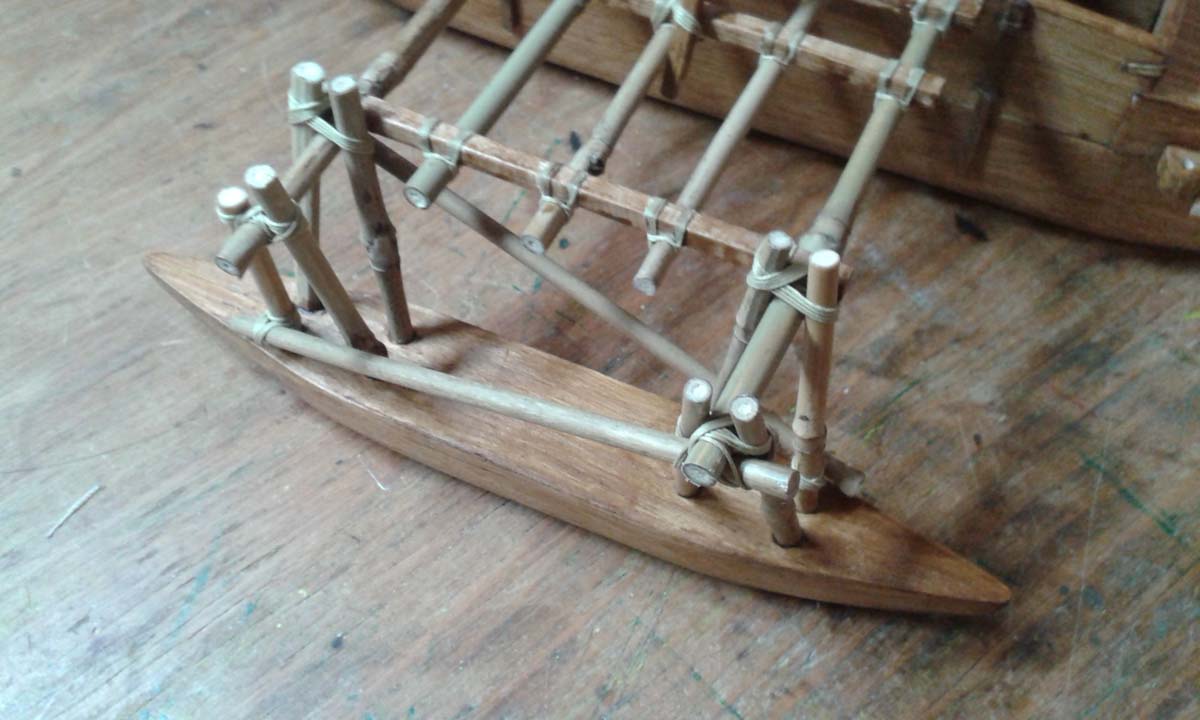

Ausleger neu mit Stützen

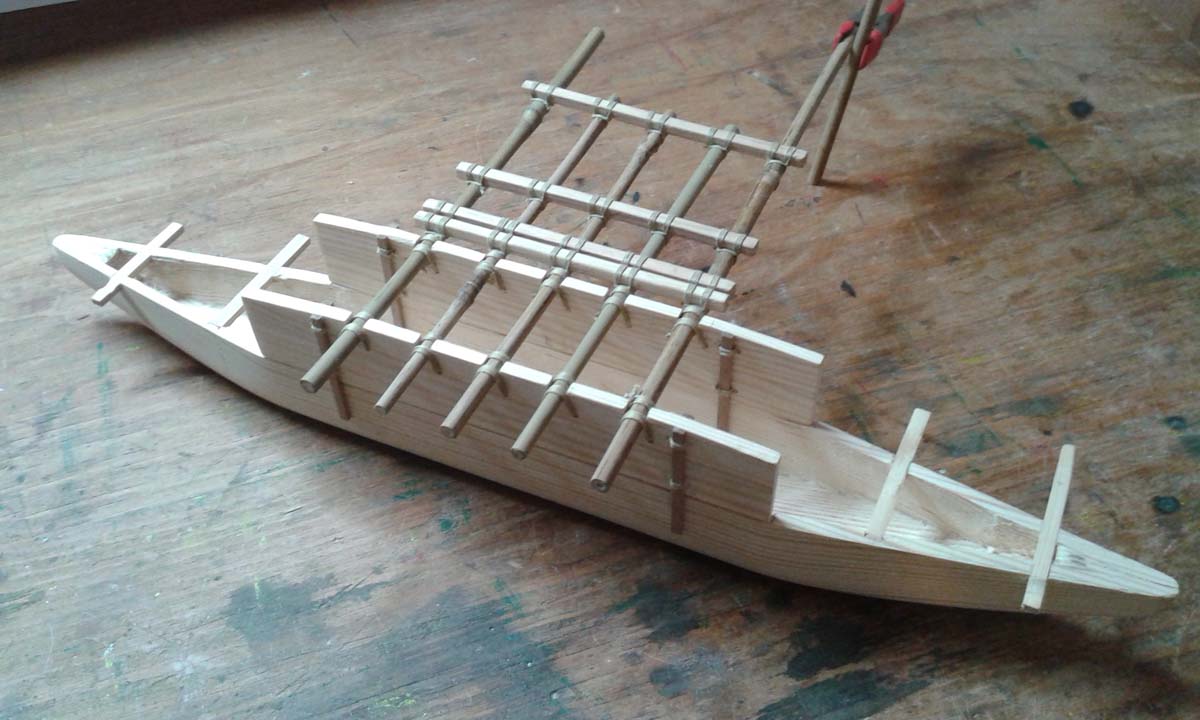

Rumpf mit neuen Erhöhungen

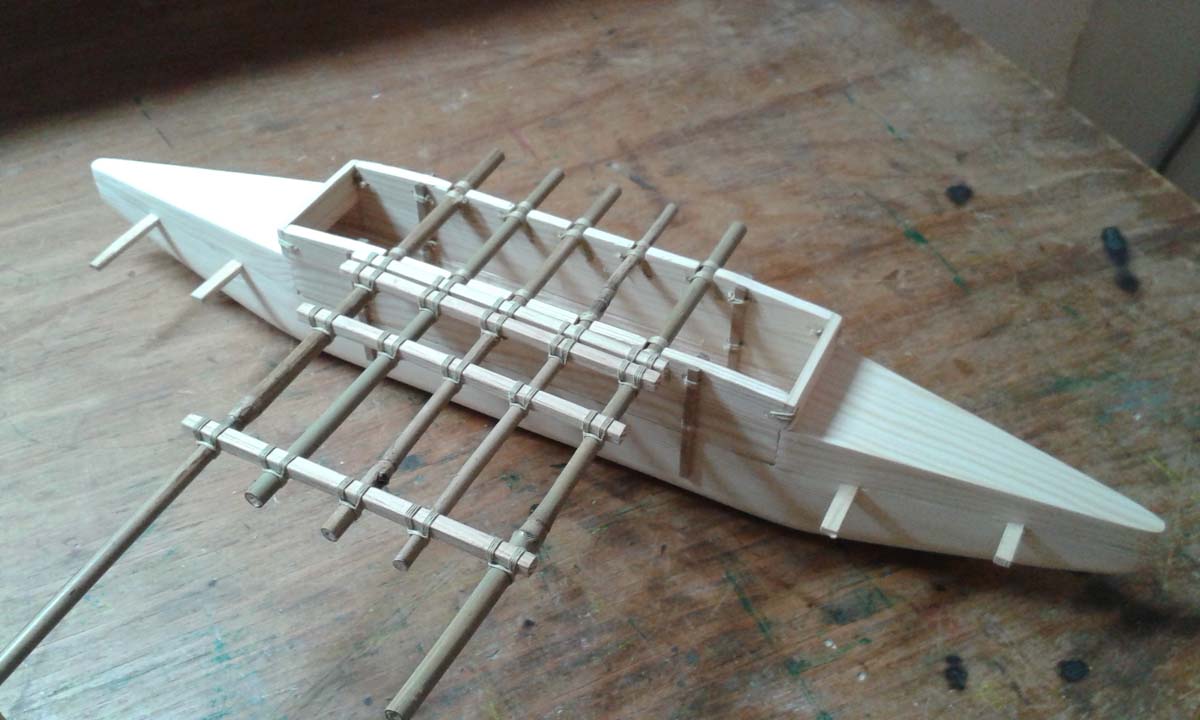

mit Plattform von Lee

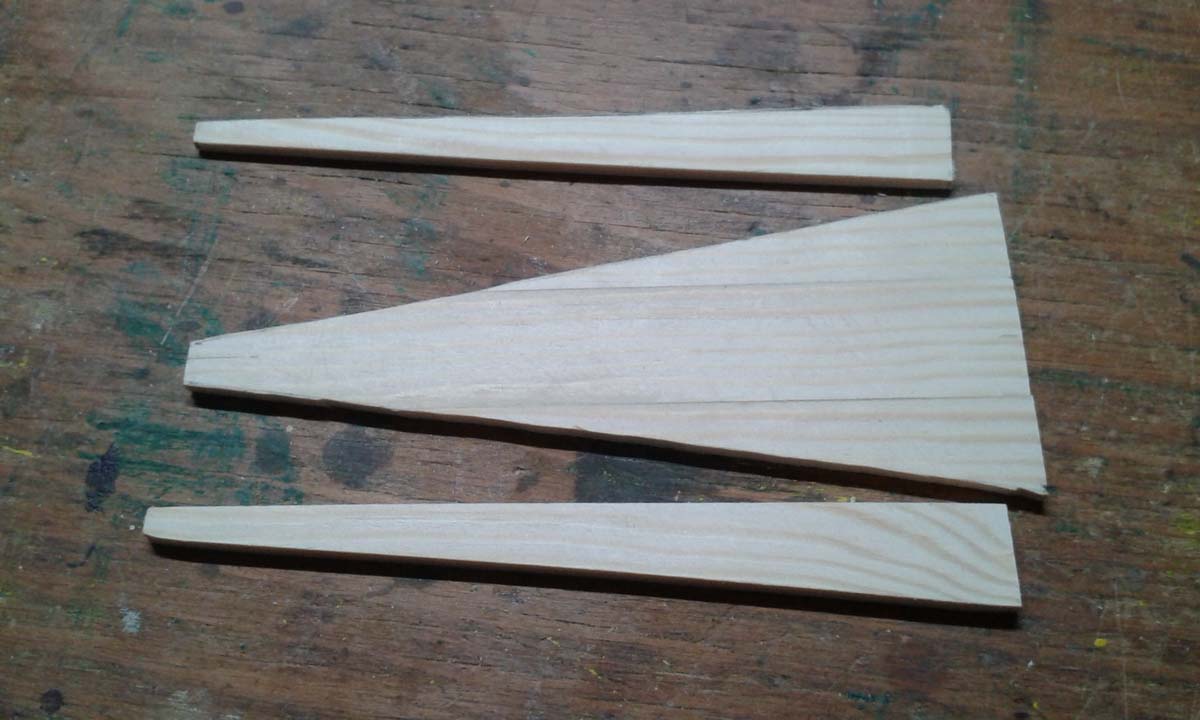

Abdeckung für Bug und Heck


Hier sind sie angebracht

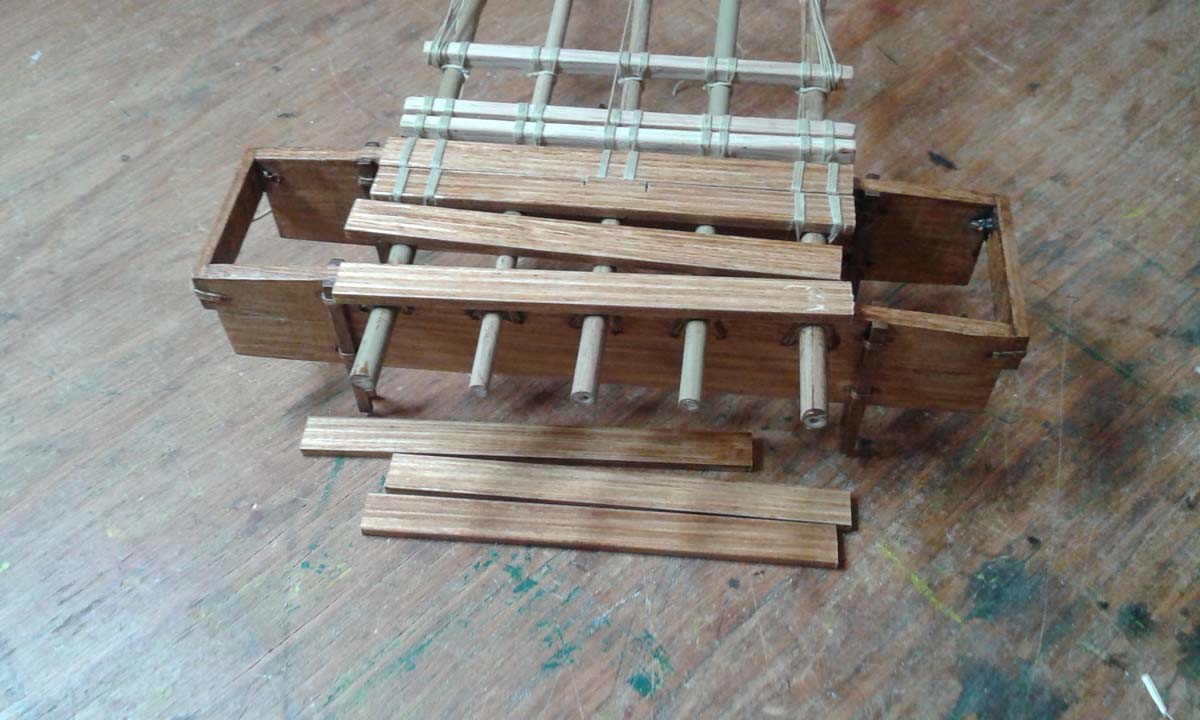

Die Anfänge der Decksbeplankung

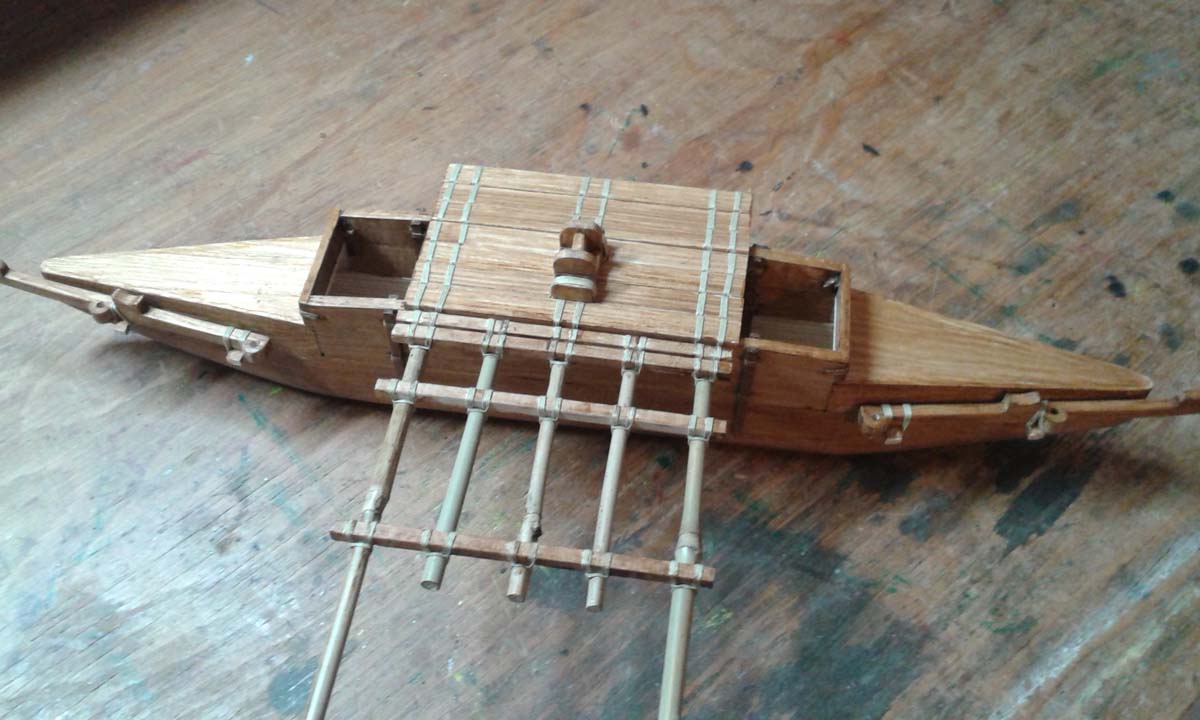

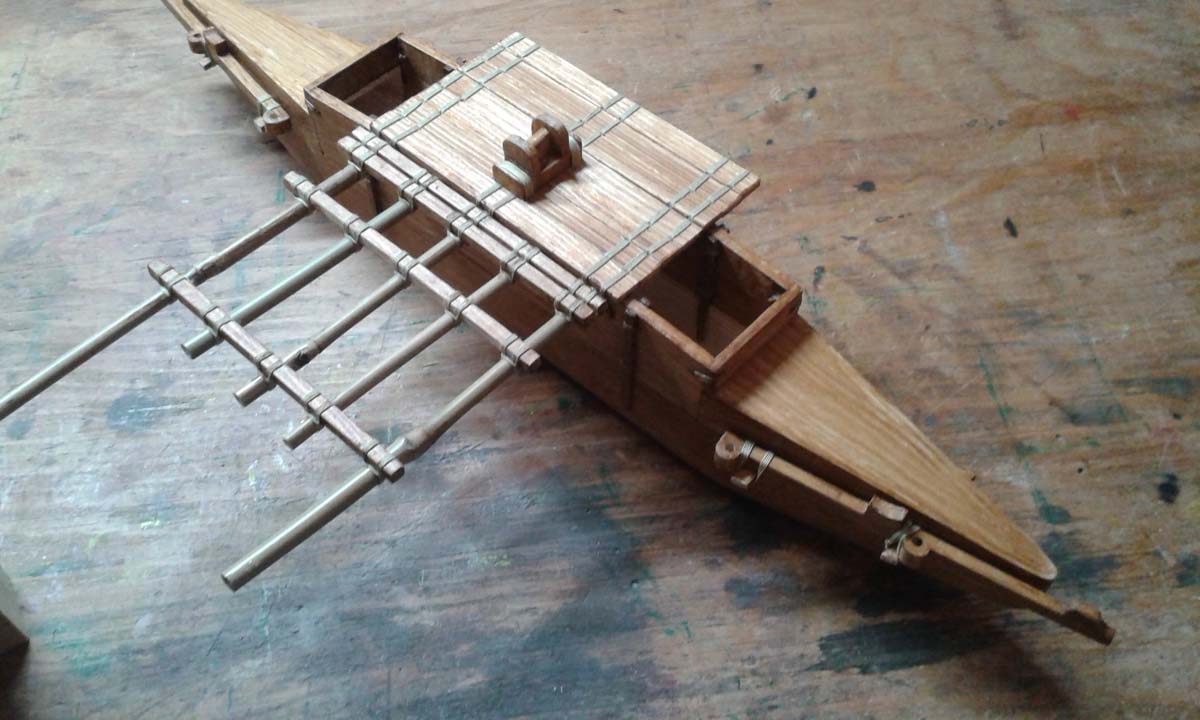

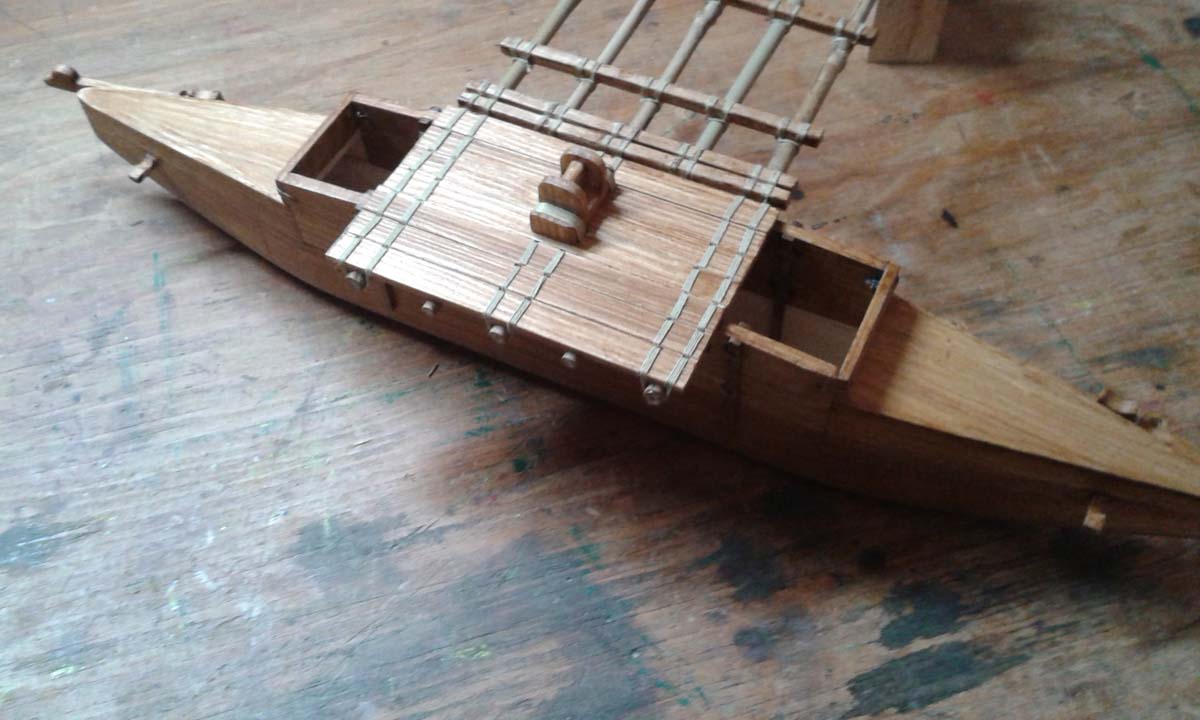

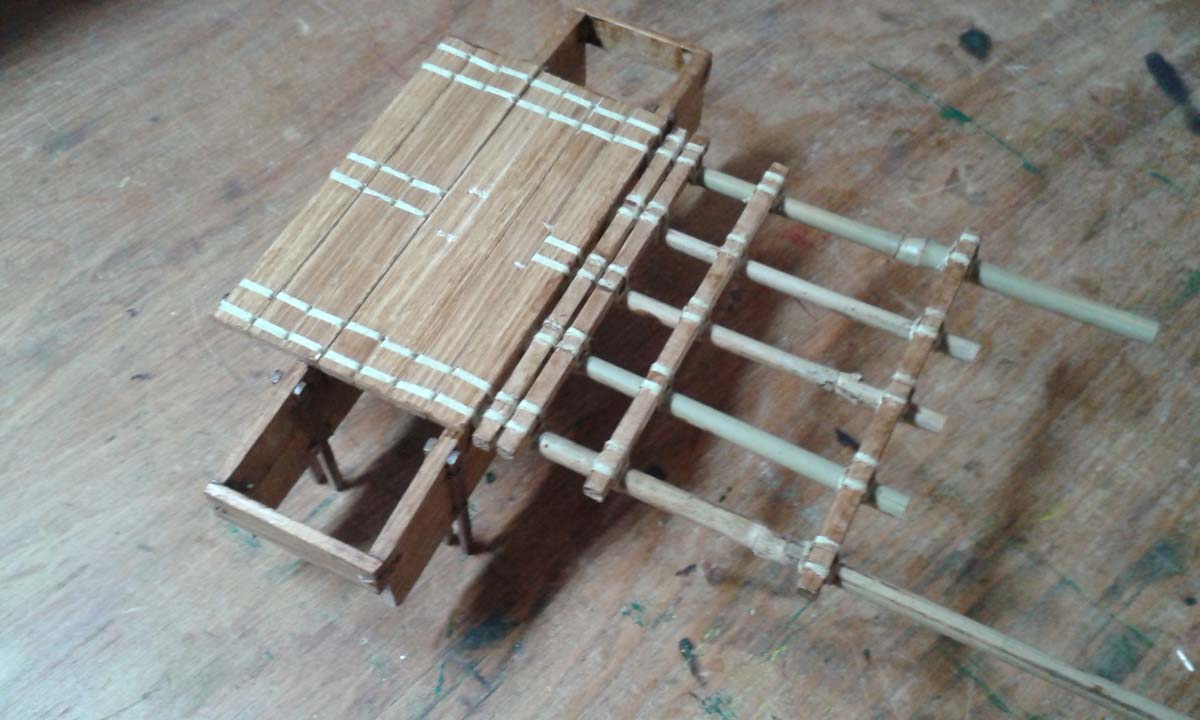

Das fertige Deck











Rumpf, Plattform, Deck und Ausleger sind zusammengebunden

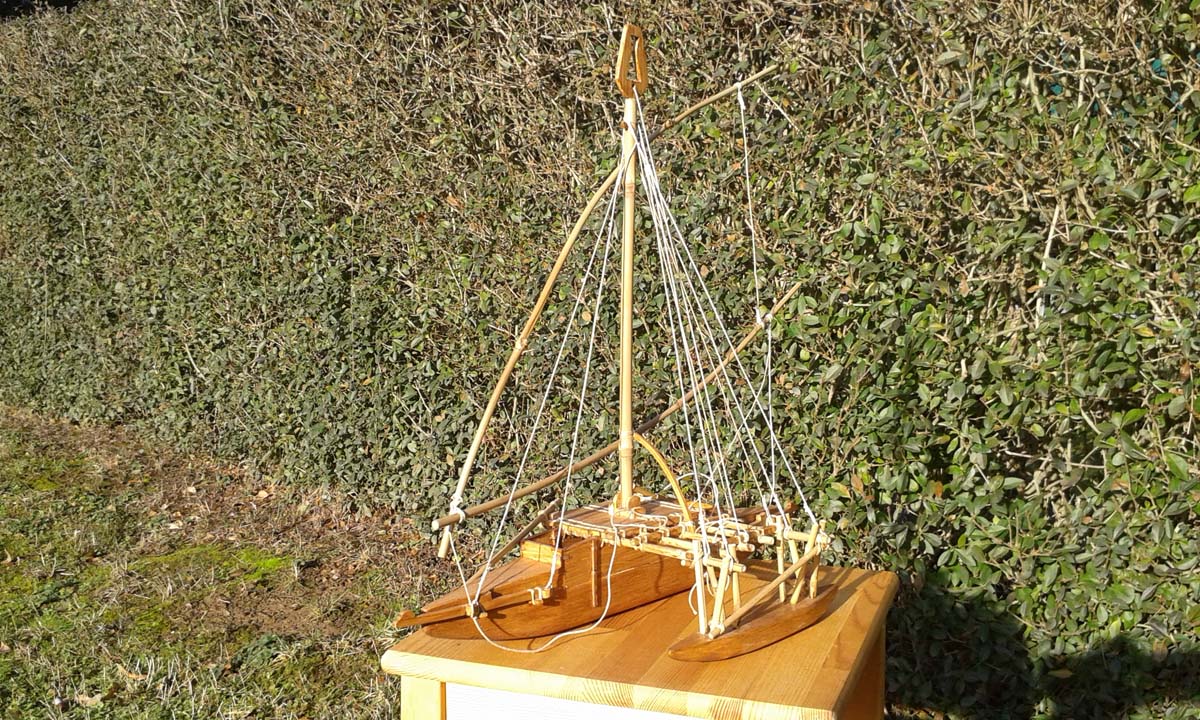

Das Kanu mit Stagen und Wanten

Die Stützen der Bordwanderhöhung, Bug-, Heckabschluss, die Plattform und das Deck sind durch "Seile" befestigt bzw. gebunden. Dafür fand 0,3 mm und 0,5 mm Takelgarn Verwendung. Die 2 mm Löcher habe ich mit Zahnstochern verschlossen.

Der Mast wurde beim Anbringen der Stage und Wanten nach Luv gezogen, da nach Lee wegen des Segels keine Abspannung vorhanden ist. Die Maststütze habe ich letztlich mit zwei Nägeln fixiert und dem Mast mit einem "Seil" die nötige Abspannung verschafft. Damit ging die Befestigung des stehenden Gutes sehr gut.

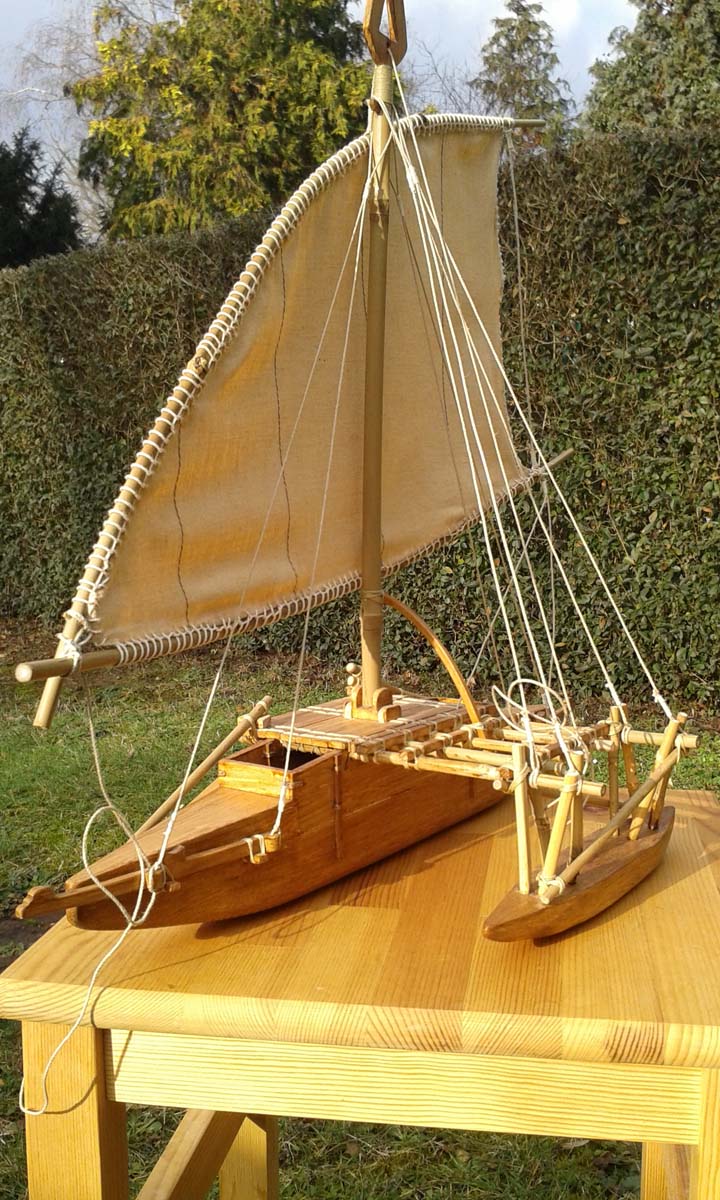

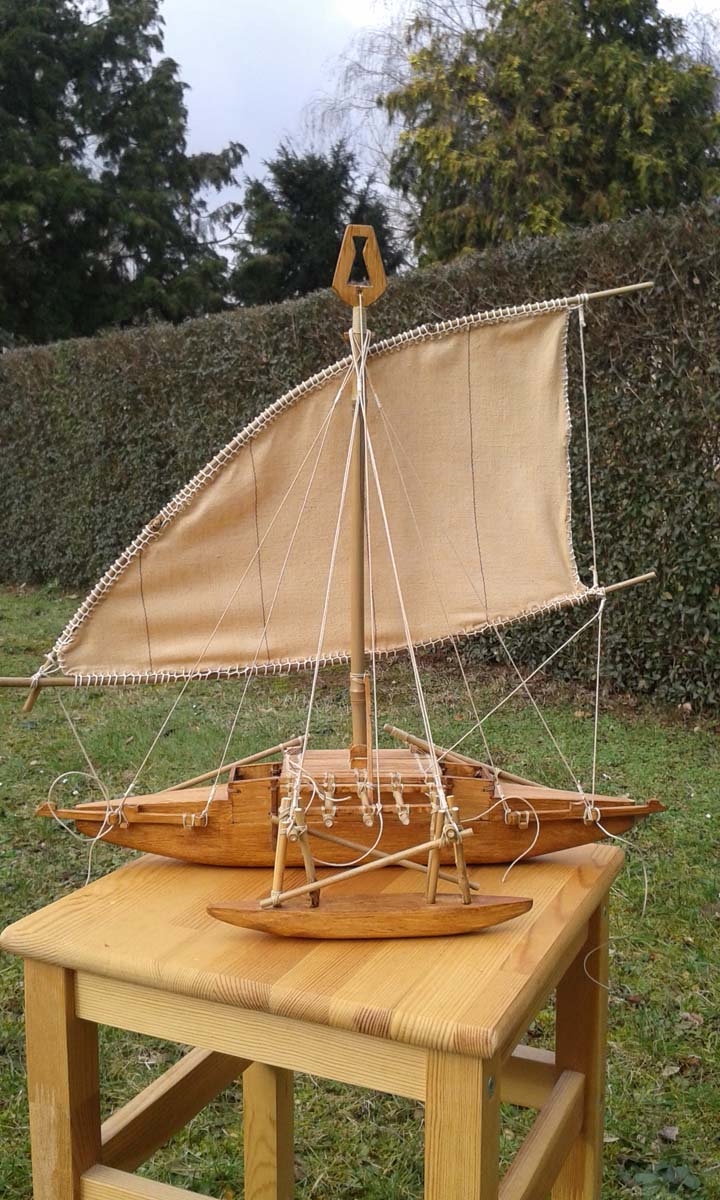

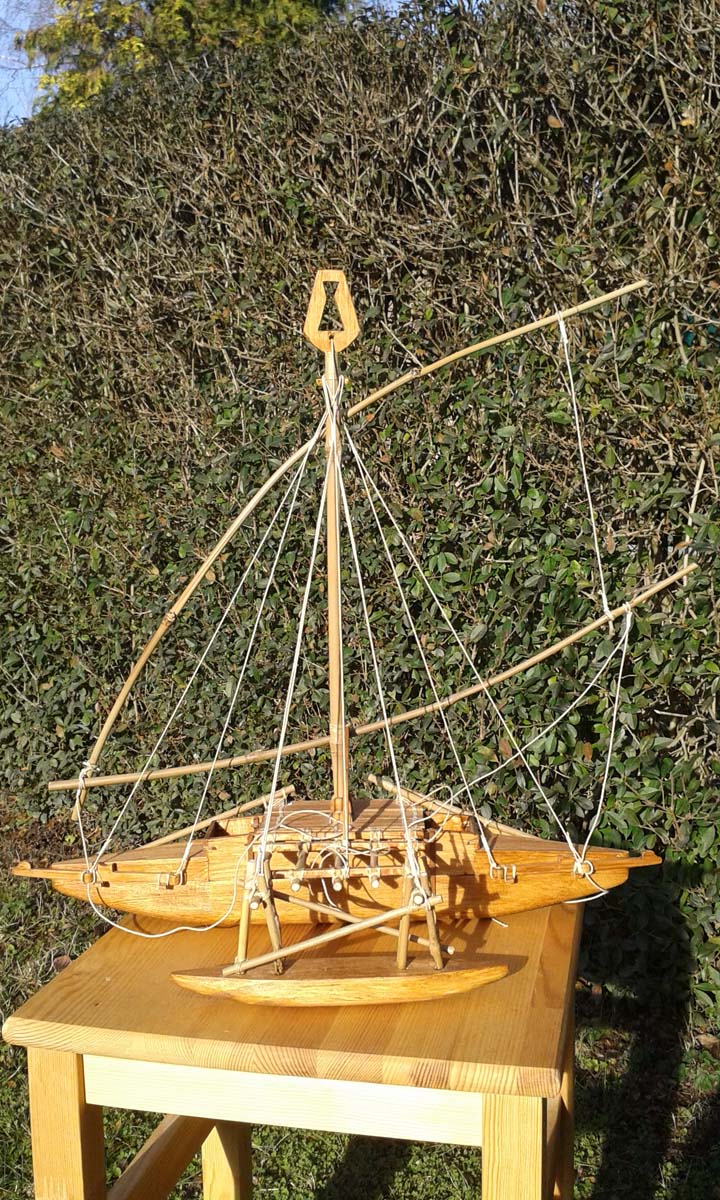

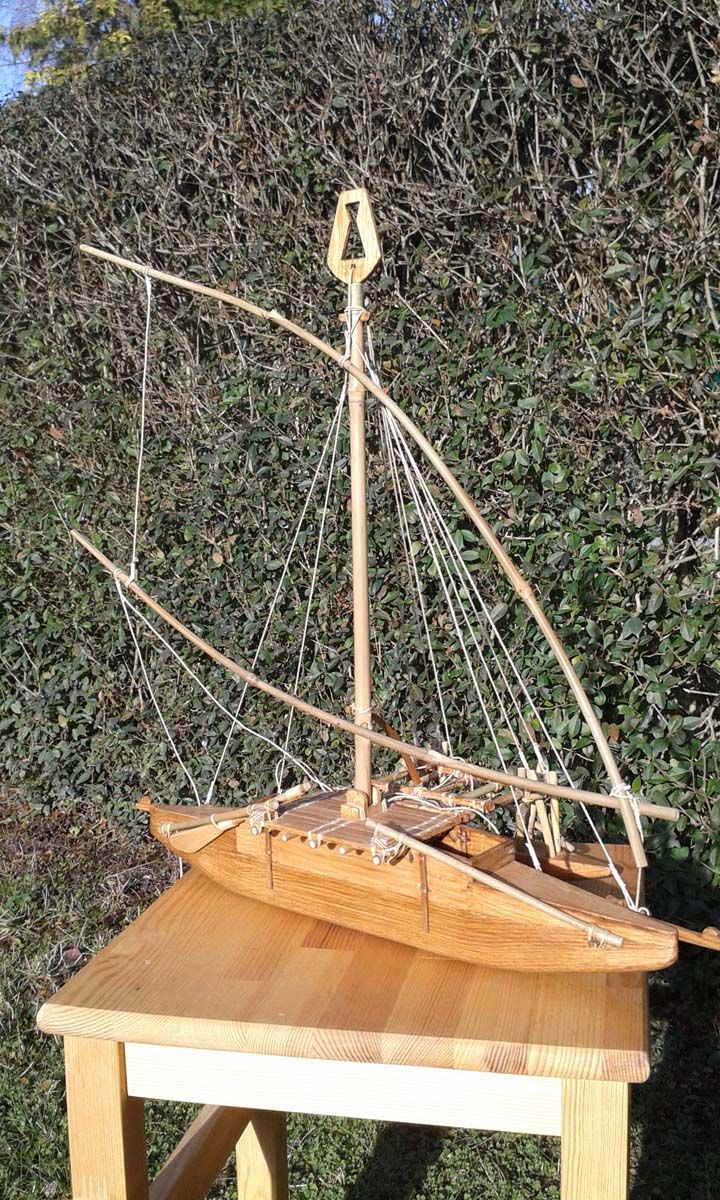

Jetzt ist auch das Segel gesetzt

Es ist mit Kaffee eingefärbt. In den Rand ist ein "Liektau" geklebt und
dann vernäht um die Verbindung zu den Rahen stabiler zu machen.



Die Biegeschablone für die Maststütze

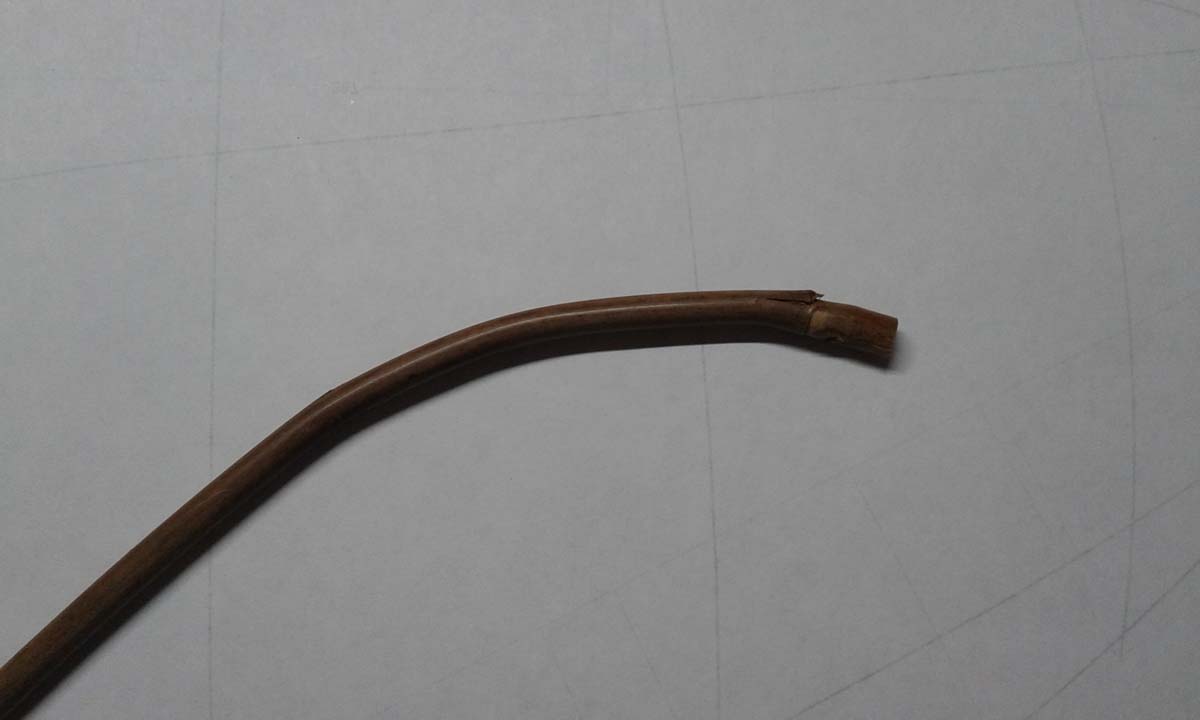

Die "Maststütze" habe ich
nicht besser biegen können

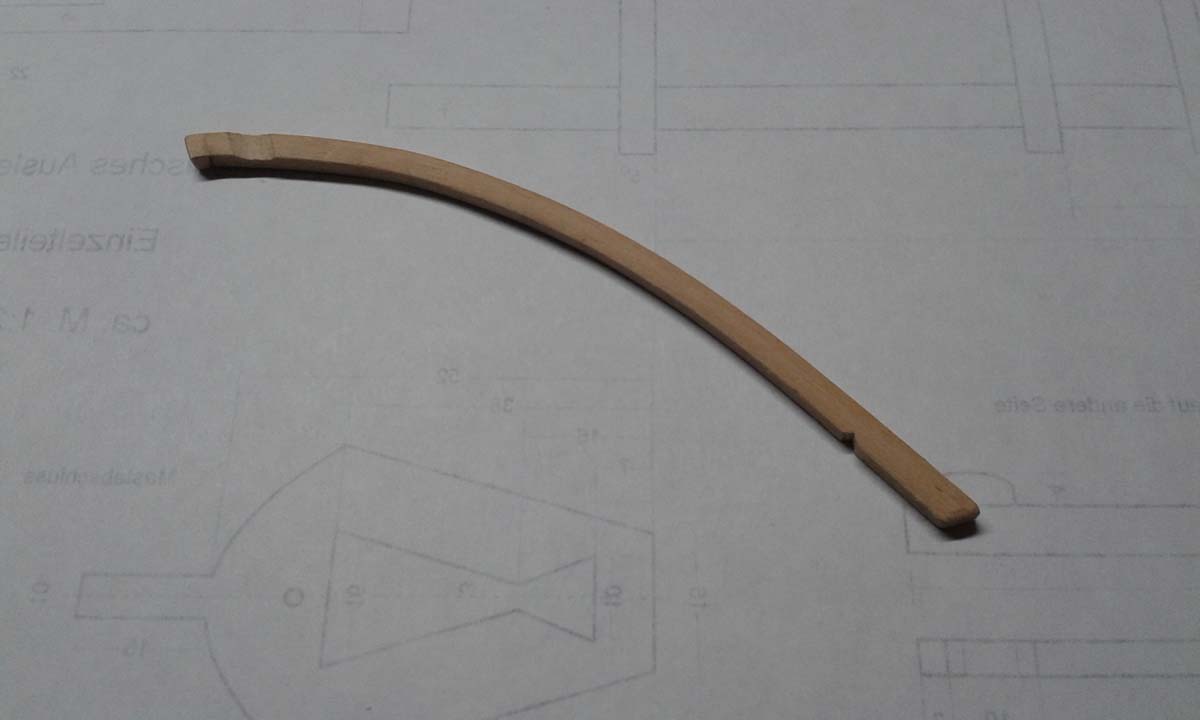

Neue Maststütze


an ihrem Platz

Das Biegen so enger Radien wie für die Maststütze erscheint mir in Bambus sehr schwierig. Vielleicht würde es helfen das Innere mit Sand zu füllen, was bei dem Maßstab wahrscheinlich auch nicht einfach ist.

Beim erneuten Durchblättern der Bilder des Bauberichtes fiel mir auf, dass die Maststütze nicht aus Bambus sondern aus anderem Holz ist. Also wurde nach zweitägigem Wässern mit dem Heißluftfön eine neue aus einem 4x4 mm Stab gebogen und auf Dicke geschliffen.

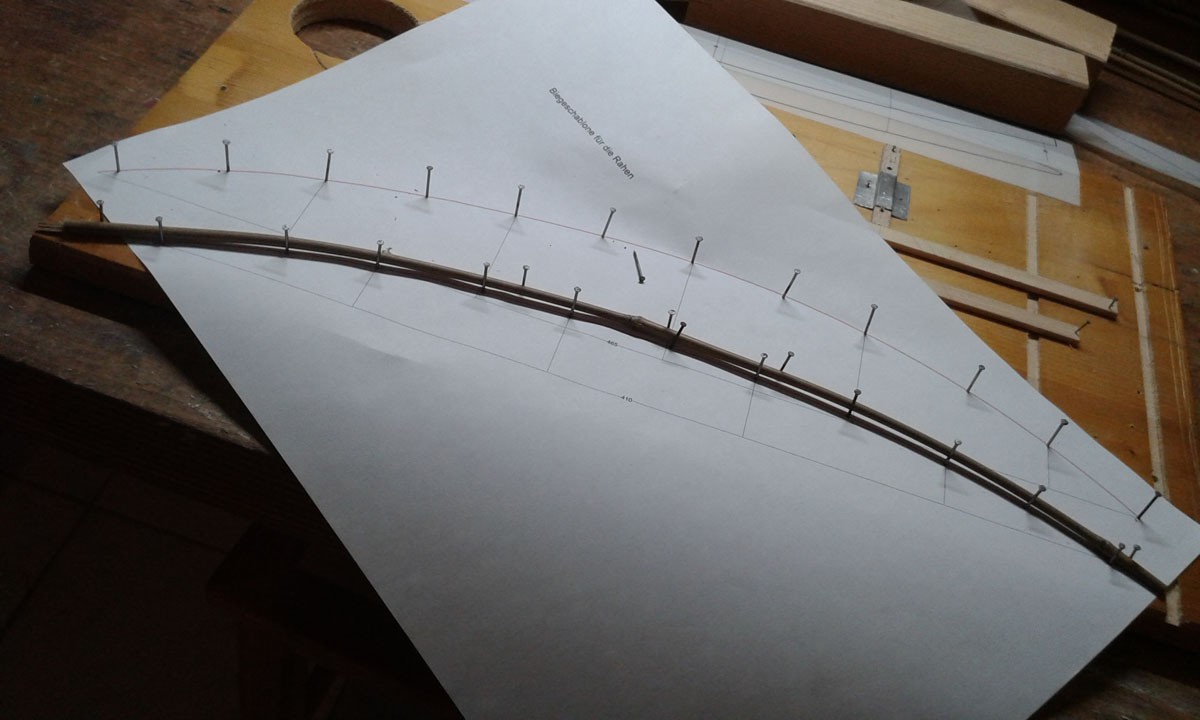

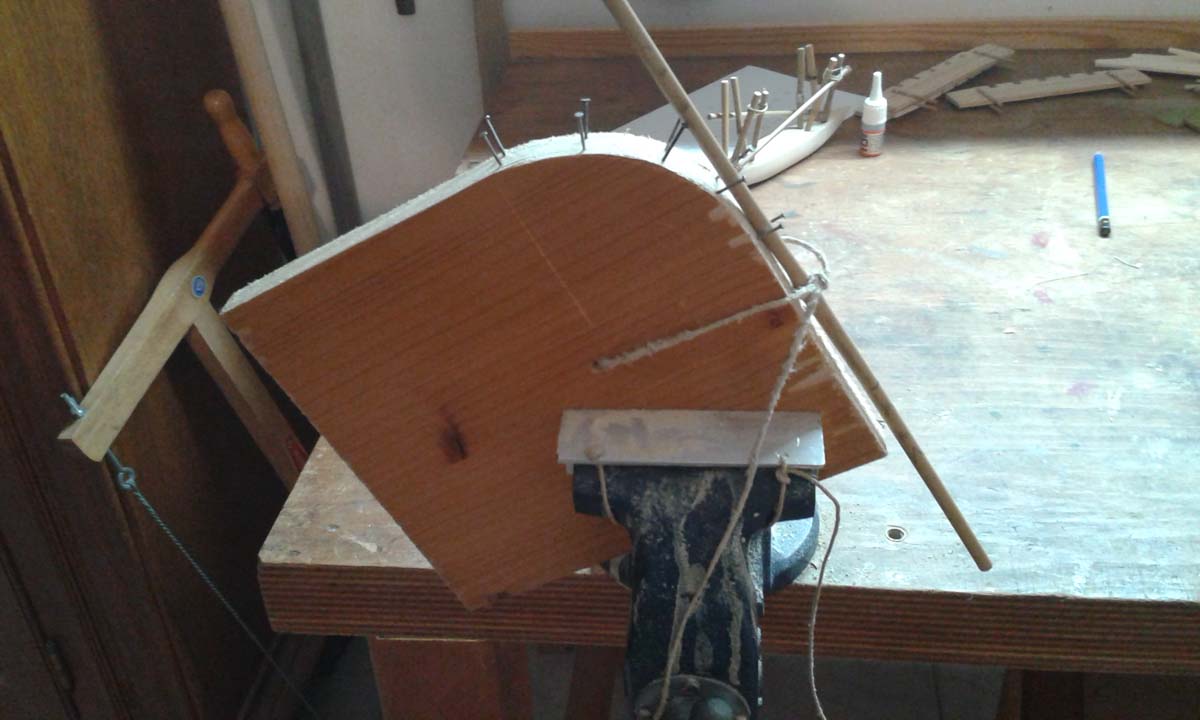

Die Biegeschablone mit der unteren Stenge

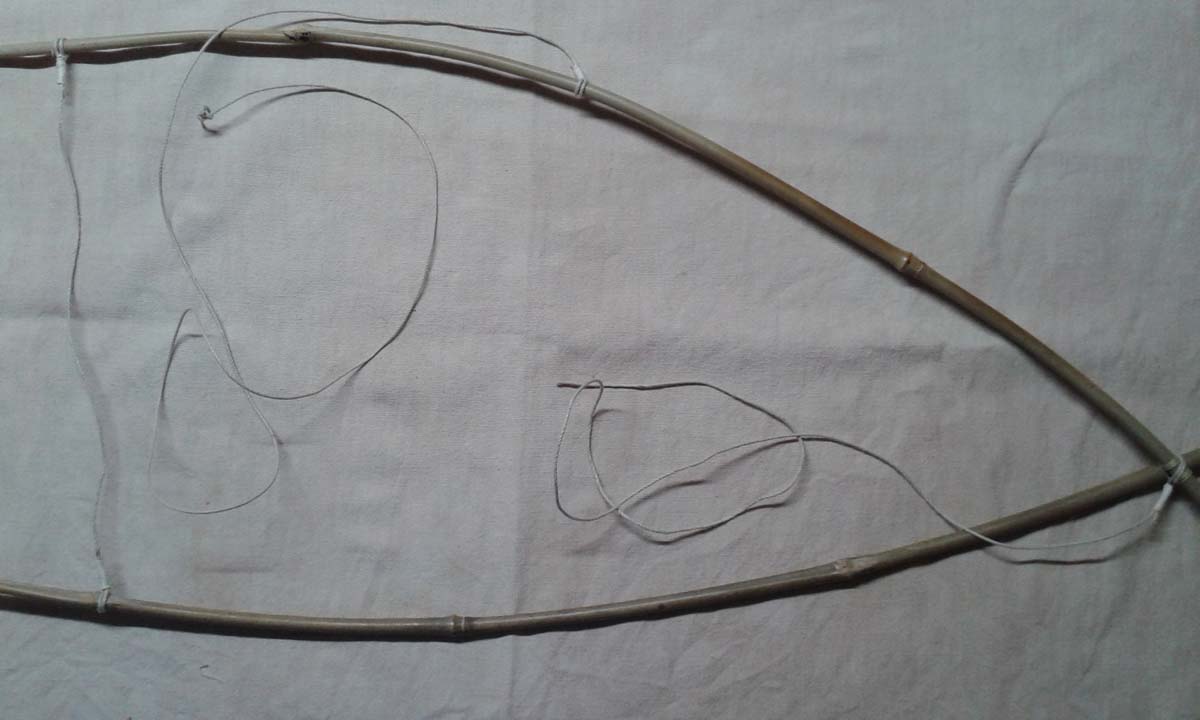

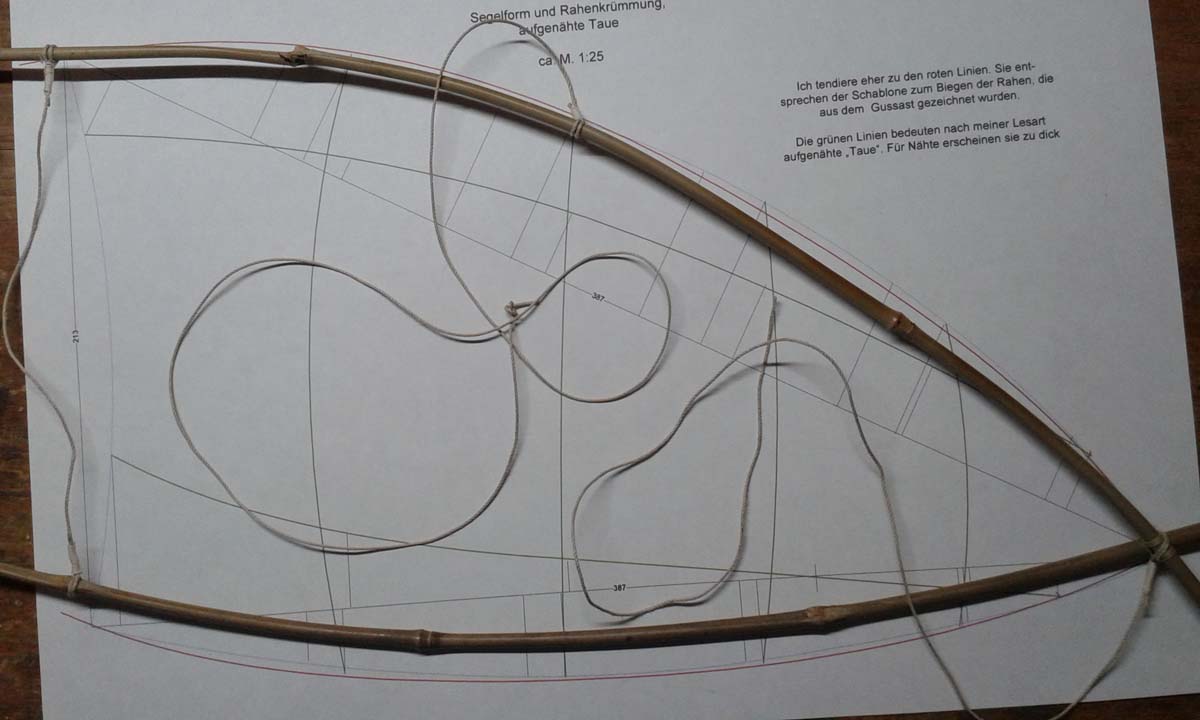

Die zusammengebunden Stengen auf der Segelschablone


Die Stengen mit dem Segeltuch

Die Stengen hatte ich fest zusammengebunden. Das habe ich geändert, da diese Verbindung mit Sicherheit nicht bei jedem Niederholen des Segels gelöst wurde und man die Konstruktion so nicht auf dem Kanu verstauen konnte. Die Tajle ist jetzt durch jeweils ein Loch der beiden Stengen gezogen und damit das Ganze flexibel.

Beim Herstellen großer Radien ist es sinnvoll das Bambusrohr in der entgültigen Form zu fixieren und dann mit einem Heißluftfön zu erwärmen. Lässt sich die Form nicht direkt darstellen muss man ein- oder zweimal nachbiegen.


Bei uns im Stadthaus steht ein Modell eines polynesischen Auslegerkanus, das im Zuge des Weltwirschaftsgipfels 2018 als Gastgeschenk von Fidschi in Bonn blieb. Das Segel des Kanus war aus Bast oder Palmblättern gewebt.
Das habe ich versucht mit Packpapier nachzubilden. Ein größeres Stück Papier wird fixiert und innen in Streifen, dann die Querstreifen geschnitten. Nun werden diese Streifen in das andere Teil eingewebt und anschließend mit Wasser-Leim-Farb-Gemisch beidseitig bestrichen.Das Gebilde sollte rundherum mindestens 10 cm größer wie das ferige Segel sein. An die Kontur des Segels wurde ein 1 mm Garn eingeklebt und mit Schnur an den Stengen "angenäht".


Das Ausgangsmaterial



die ersten Querstreifen sind mit Hilfe des Lineals eingeschoben





So wird dann immer weiter gewebt

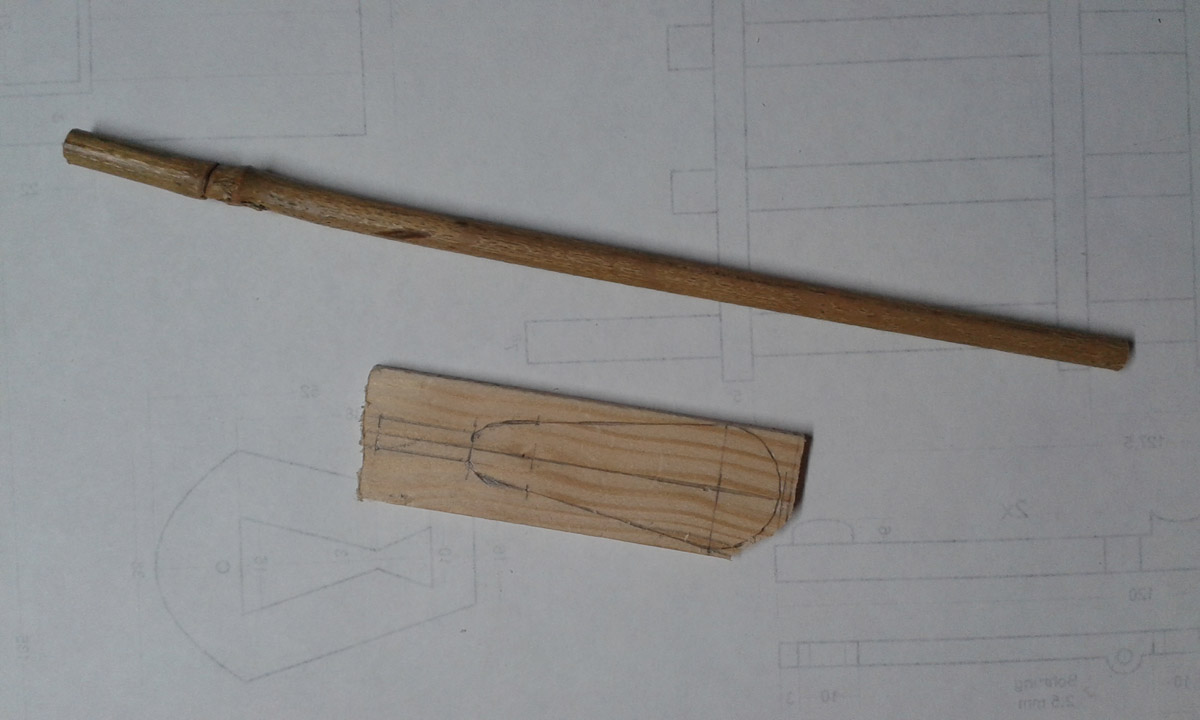

Die Teile und

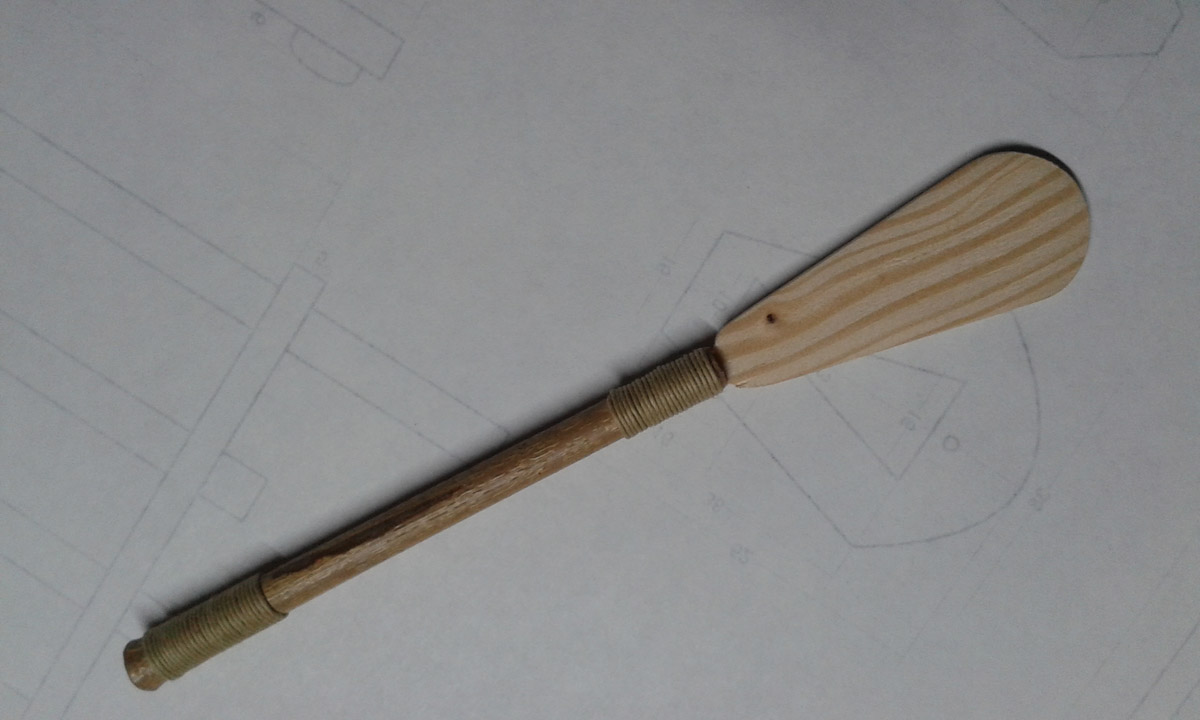

das fertige Ruder


Die folgenden Pläne können im A3-Format im Kopierladen ausgedruckt werden. Die Maße sind in mm angegeben.

Rumpf und Ausleger

Verschiedene Teile

Ausleger mit Stützen

Verbindung von Rumpf und Ausleger

Biegeschablone für die Rahen

Form des Segels
